第06章 数字基带传输系统
数字基带传输系统:在某些具有低通特性的有线信道中,基带信号可以不经过载波调制而直接进行传输
数字带通传输系统:包括调制和解调过程的传输系统
数字基带信号及其频谱特性

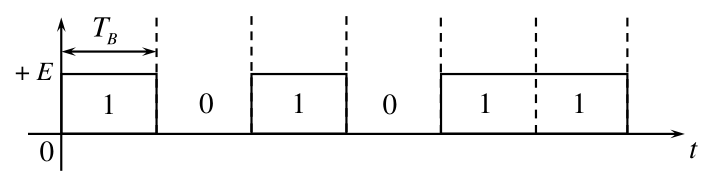

基本波形

特点:极性单一,含有直流分量,在长连1或0时无同步信息

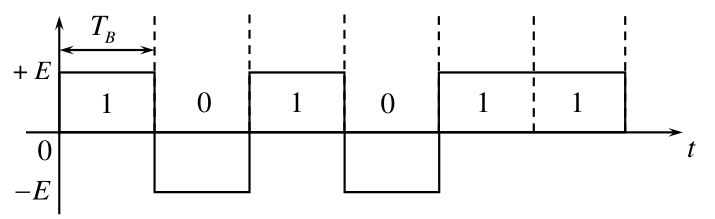

特点:当0、1等概出现时无直流分量,在长连0或长连1时无同步信息。

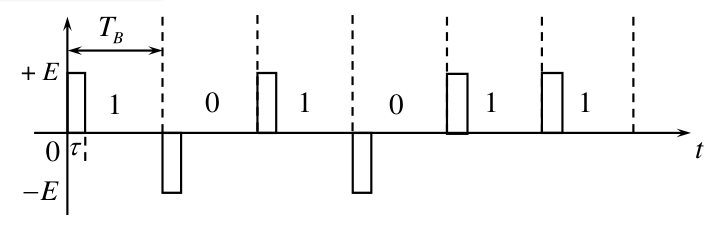

特点:相邻脉冲之间以零电平间隔,有利于同步信息的提取。

特点:相邻脉冲之间以零电平间隔,有利于同步信息的提取。

特点:极性单一,含有直流分量,在长连1或0时无同步信息

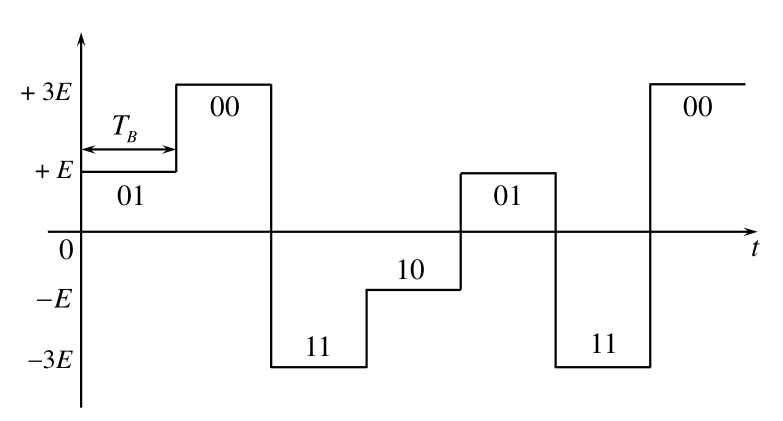

特点:一个电平对应多位二进制代码,频带利用率高。
频谱特性分析思路
设一个二级制的随机脉冲序列
s(t)=n=−∞∑∞sn(t)
其中在任一码元时间TB内g1(t)和g2(t)出现的概率分别为P和1−P,如在第n个码元
sn(t)=⎩⎨⎧g1(t−nTB)g2(t−nTB)以概率 P 出现以概率(1−P) 出现
g1(t)和g2(t)可以分别代表0和1,或者分别代表g(t)和−g(t),或者其他需要区分的情况
为了方便研究频谱特性,我们把s(t)分解成稳态波v(t)和交变波u(t),即
s(t)=v(t)+v(t)
其中稳态波v(t)定义为随机序列s(t)的统计平均分量,交变波u(t)定义为二者之差,即
v(t)=n=−∞∑∞[Pg1(t−nTB)+(1−P)g2(t−nTB)]=n=−∞∑∞vn(t)
u(t)=s(t)−v(t)
那么
Ps(f)=Pν(f)+Pu(f)
下面研究v(t)和u(t)的功率谱,以此来推出s(t)的功率谱
稳态波v(t)的功率谱密度Pv(f)
v(t)=n=−∞∑∞[Pg1(t−nTB)+(1−P)g2(t−nTB)]
可以展开为傅里叶级数
v(t)=m=−∞∑∞Cmej2πmfBt
其中
fB=TB1
Cm=TB1∫−2TB2TBv(t)e−j2πmfBtdt
在一个周期范围内,例如选取(−TB/2,TB/2),此时相当于令n=0
v(t)=Pg1(t)+(1−P)g2(t)
代入Cm得
Cm=TB1∫−2TB2TB[Pg1(t)+(1−P)g2(t)]e−j2πmfBtdt
上式只存在于(−TB/2,TB/2),所以积分限可改为
Cm=TB1∫−∞∞[Pg1(t)+(1−P)g2(t)]e−j2πmfBtdt
令
G1(mfB)G2(mfB)=∫−∞∞g1(t)e−j2πmfBtdt=∫−∞∞g2(t)e−j2πmfBtdt
那么
Cm=fB[PG1(mfB)+(1−P)G2(mfB)]
由
P(f)=n=−∞∑∞∣C(f)∣2δ(f−nf0)
可得
Pv(f)=m=−∞∑∞∣fB[PG1(mfB)+(1−P)G2(mfB)]∣2δ(f−mfB)
交变波u(t)的功率谱密度Pu(f)
设截取时间T
T=(2N+1)TB
其中N为一个足够大的整数,那么
Pu(f)=N→∞lim(2N+1)TBE[∣UT(f)∣2]
而
uT(t)=n=−N∑Nun(t)=n=−N∑Nan[g1(t−nTB)−g2(t−nTB)]
所以
UT(f)=∫−∞∞uT(t)e−j2πftdt=n=−N∑Nan∫−∞∞[g1(t−nTB)−g2(t−nTB)]e−j2πftdt=n=−N∑Nane−j2πfnTB[G1(f)−G2(f)]
所以
∣UT(f)∣2=m=−Nn=−N∑Nm∑Namanej2πf(n−m)TB[G1(f)−G2(f)][G1(f)−G2(f)]∗
其统计平均为
E[∣UT(f)∣2]=m=−Nn=−N∑NE(aman)ej2πf(n−m)TB[G1(f)−G2(f)][G1∗(f)−G2∗(f)]
统计平均值仅在m=n时存在
E[∣UT(f)∣2]=n=−N∑NE[an2]∣G1(f)−G2(f)∣2=(2N+1)P(1−P)∣G1(f)−G2(f)∣2
代入得
Pu(f)=N→∞lim(2N+1)TB(2N+1)P(1−P)∣G1(f)−G2(f)∣2=fBP(1−P)∣G1(f)−G2(f)∣2
s(t)的功率谱密度Ps(f)
将上面两个求出的结果相加,即可得到s(t)的功率谱密度
Ps(f)=Pu(f)+Pv(f)=fBP(1−P)∣G1(f)−G2(f)∣2+m=−∞∑∞∣fB[PG1(mfB)+(1−P)G2(mfB)]∣2δ(f−mfB)
分析此式得到
二进制随机脉冲序列的功率谱可能包含连续谱和离散谱,连续谱总是存在,离散谱是否存在取决于两个信号波形g(t)及其出现概率P
写成单边功率谱密度得
Ps(f)=2fBP(1−P)∣G1(f)−G2(f)∣2+fB2∣PG1(0)+(1−P)G2(0)∣2δ(f)+2fB2m=1∑∞∣PG1(mfB)+(1−P)G2(mfB)∣2δ(f−mfB)f⩾0
特点:除了直流其他都乘2
常见二级制基带信号性质归纳:
- 单极性二进制信号:g1(t)=g(t),g2(t)=0
Ps(f)=fB2m=−∞∑+∞∣PG(mfB)∣2δ(f−mfB)+fBP(1−P)∣G(f)∣2
对于单极性二进制等概信号,P=1/2
Ps(f)=41fB2m=−∞∑+∞∣G(mfB)∣2δ(f−mfB)+41fB∣G(f)∣2
在等概情况下,当脉冲为矩形脉冲时
- 单极性非归零

G(mfB)=TBSa(mπ)={TB0m=0m=0
Ps(f)=41δ(f)+4TBSa2(πfTB)
特点:有直流 无定时

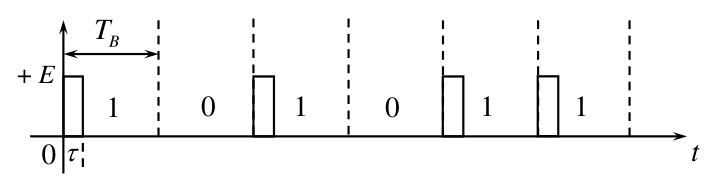

- 单极性归零,τ=21TB

G(mfB)=2TBSa(2mπ)
Ps(f)=161m=−∞∑+∞Sa2(2mπ)δ(f−mfB)+16TBSa2(2πfTB)
特点:有直流 有定时
- 双极性二进制信号:g1(t)=g(t),g2(t)=−g(t)
Ps(f)=fB2m=−∞∑+∞∣(2P−1)G(mfB)∣2δ(f−mfB)+4fBP(1−P)∣G(f)∣2
对于双极性二进制等概信号,P=1/2
Ps(f)=fB∣G(f)∣2
在等概情况下,当脉冲为矩形脉冲时
- 双极性非归零

G(f)=TBSa(πfTB)
Ps(f)=TBSa2(πfTB)
特点:无离散谱
- 双极性归零,τ=21TB

G(f)=2TBSa(2πfTB)
Ps(f)=4TBSa2(2πfTB)
特点:无离散谱

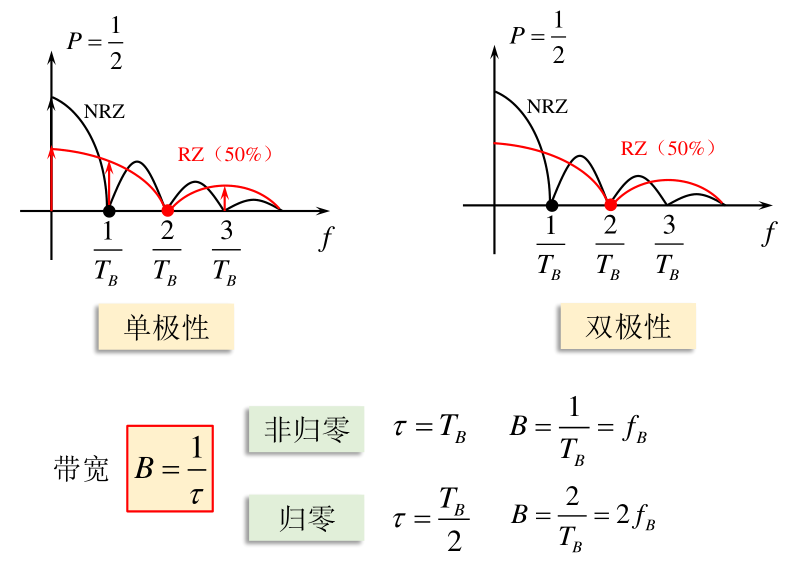

总结:等概情况下矩形脉冲信号的功率谱

基带传输的常用码型
码型选择原则
- 功率谱:不含直流,低频分量尽量少,信号占带宽小
- 定时:含有丰富的定时信息,以便从接收码流中提取定时信号
- 透明性:不受信息源统计特性的影响,即能适应于信息源的变化
- 性能检测:具有内在的检错能力,即码型应具有一定规律性,以便利用这一规律性进行宏观监测
- 设备复杂性:编译码简单,以降低通信延时和成本

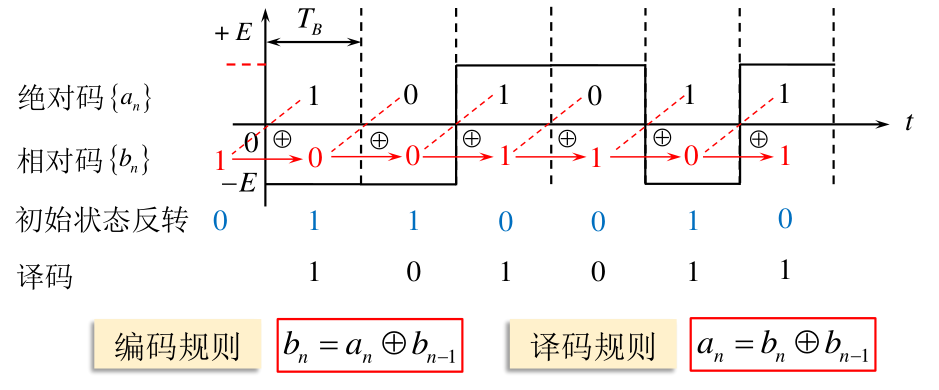

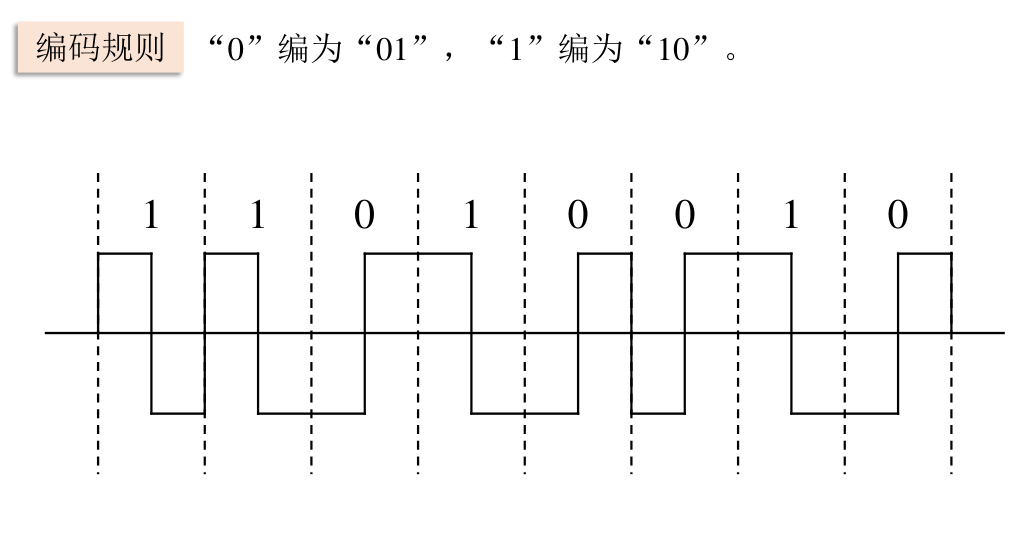

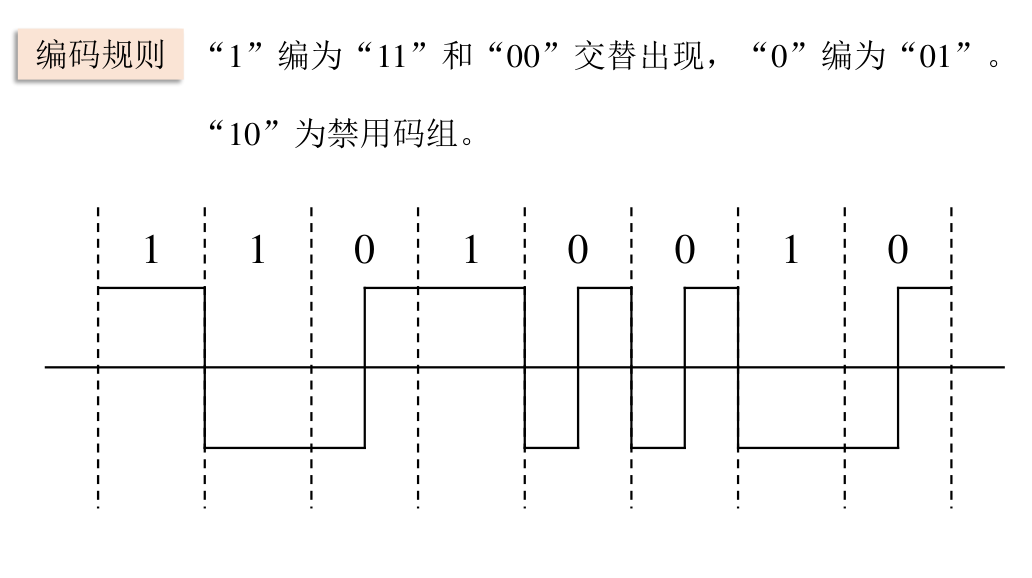

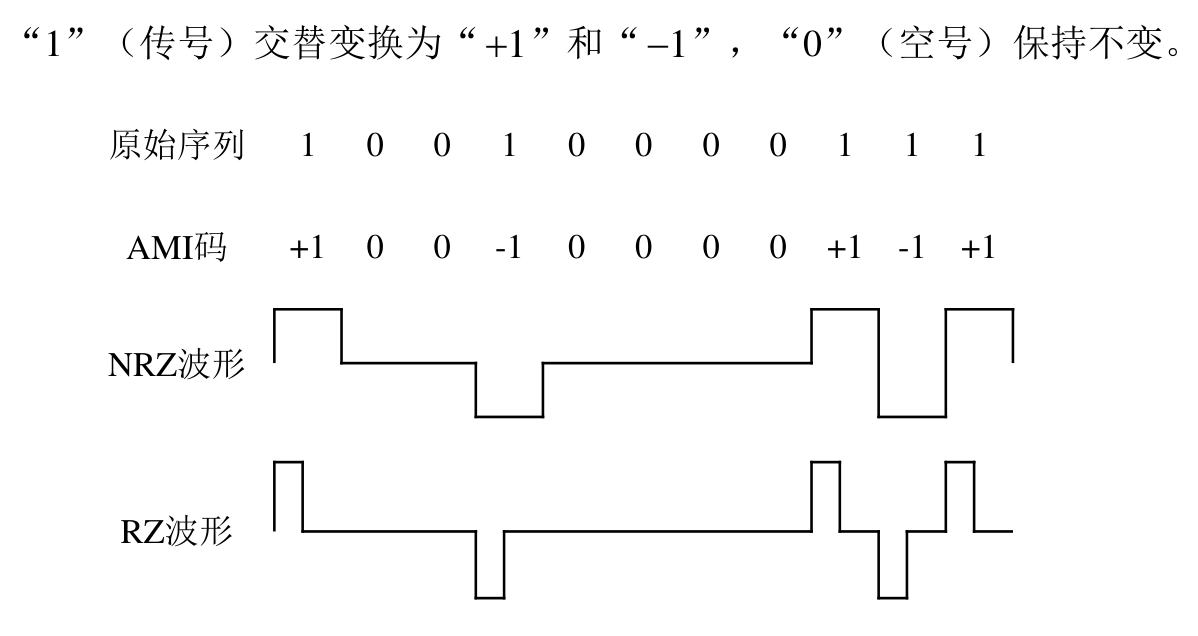

常用的传输码型

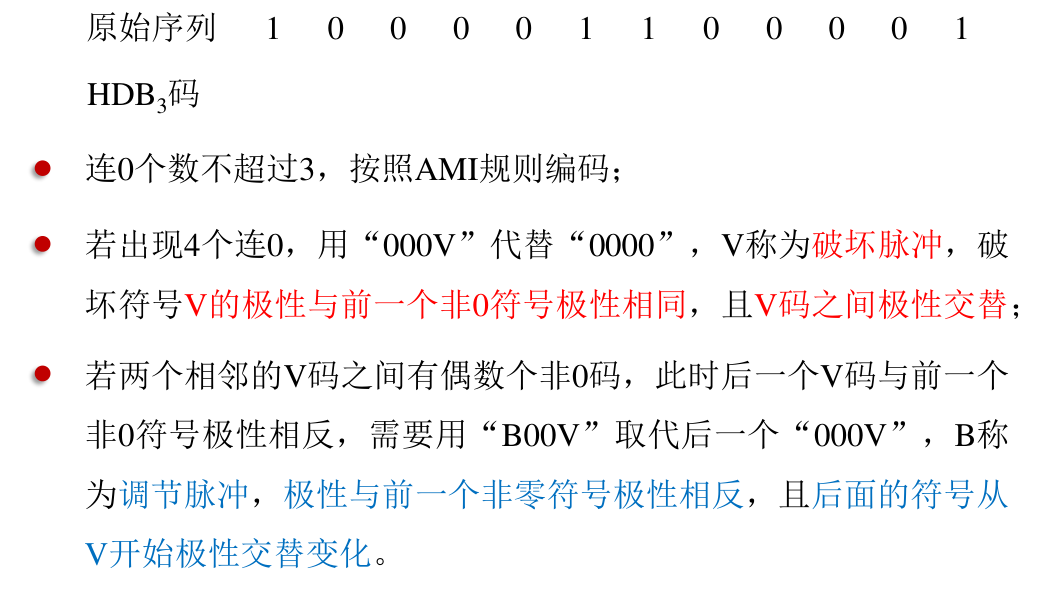

- HDB3码(三阶高密度双极性码)



数字基带信号传输与码间串扰

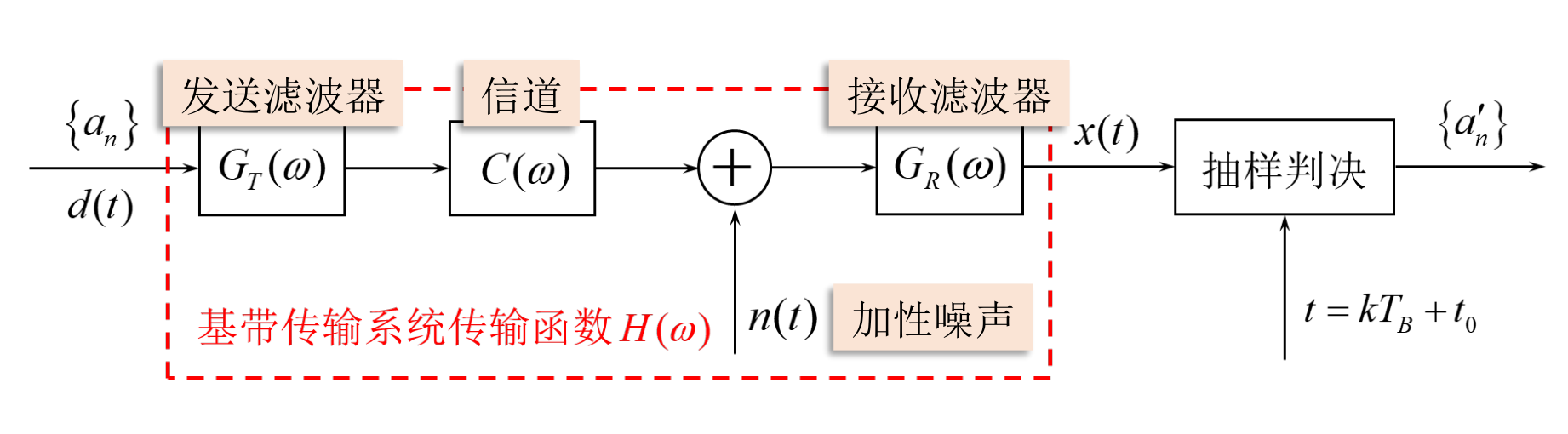

数字基带信号传输系统的分析

传递函数
H(ω)=GT(ω)⋅C(ω)⋅GR(ω)
冲激响应
h(t)=2π1∫−∞+∞H(ω)ejωtdω
无码间串扰的基带传输特性
ISI:Inter−symbolinterference 码间串扰
基本思想
n=k∑anh[(k−n)TB+t0]=0
无码间串扰的时域条件:
h(kTB)=⎩⎨⎧10k=0k为其他整数
意义:基带系统单位冲激响应h(t)在在本码元抽样时刻(m=0)有值,其他码元抽样时刻mTB(m=0)为0.
无码间串扰的频域条件:(奈奎斯特准则)
i∑H(ω+TB2πi)=TB∣ω∣⩽TBπ
意义:若一个实际的基带传输特性可以等效于一个理想低通滤波器,则以RB=TB1的速率传输时,无码间干扰。
几何意义:分段,平移,叠加,常数
设计

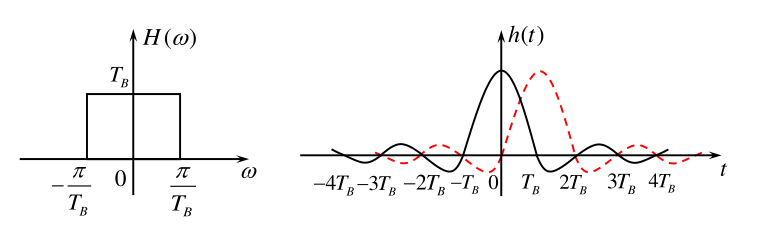

- 理想低通特性

H(ω)=⎩⎨⎧TB0∣ω∣⩽TBπ∣ω∣>TBπ
h(t)=TBπtsinTBπt=Sa(TBπt)
特点:频率特性陡峭,不容易实现;时域尾部收敛慢

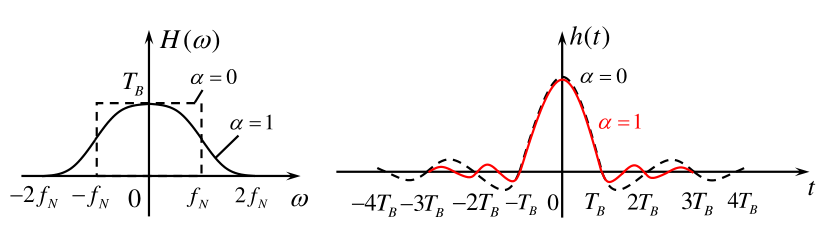

- 余弦滚降特性
在奈奎斯特带宽的频率fN处按照奇对称条件进行“圆滑滚降”。
H(ω)=⎩⎨⎧TB2TB[1+sin2αTB(TBπ−ω)]00⩽∣ω∣<TB(1−α)πTB(1−α)π⩽∣ω∣<TB(1+α)π∣ω∣⩾TB(1+α)π
h(t)=πt/TBsinπt/TB⋅1−4α2t2/TB2cosαπt/TB
滚降系数
α=fNfΔ∈(0,1)
带宽
B=fN+fΔ=(1+α)fN
升余弦滚降特性α=1时的讨论

H(ω)=⎩⎨⎧2TB(1+cos2ωTB)∣ω∣≤TB2π0∣ω∣<TB2π
h(t)=πt/TBsinπt/TB⋅1−4t2/TB2cosπt/TB
特点:频率特性易实现;时域尾部收敛快;带宽增大
基带传输系统的抗噪声性能
输入噪声是均值为0的平稳高斯噪声
Pn(f)=2n0∣GR(f)∣2
平均功率(方差)为
σn2=∫−∞∞2n0∣GR(f)∣2df
其瞬时取值为
f(V)=2πσn1e−V2/2σn2

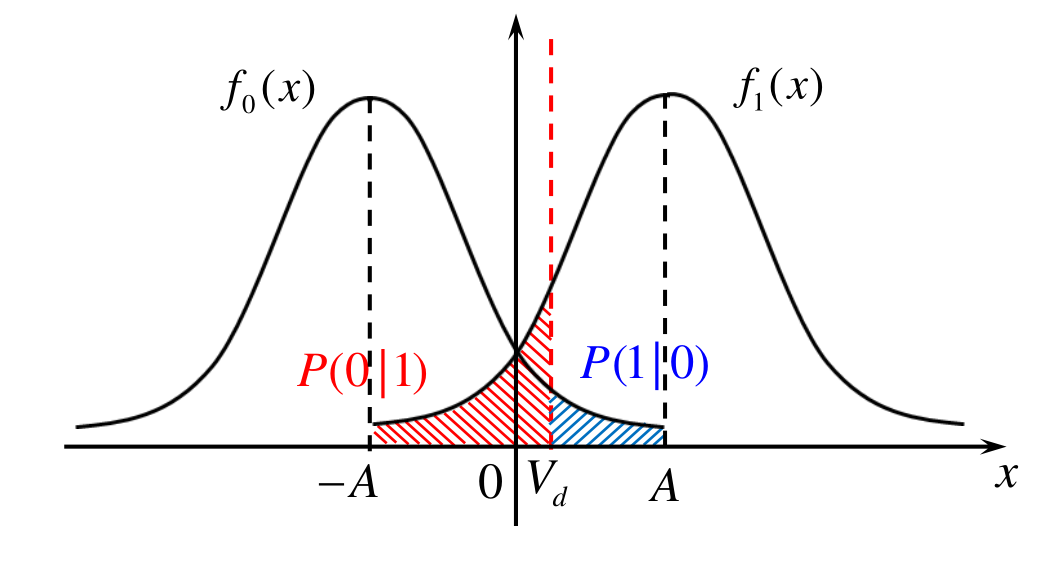

二进制双极性基带系统
假设二进制双极性信号在抽样时刻的取值为+A或−A
那么
x(kTB)=⎩⎨⎧A+nR(kTB)−A+nR(kTB)发送“1”时发送“0”时
那么
f1(x)=2πσn1exp[−2σn2(x−A)2]f0(x)=2πσn1exp[−2σn2(x+A)2]
确定判决门限为Vd,根据判决规则
⎩⎨⎧x(kTB)>Vdx(kTB)<Vd判“1”判“0”

可知判决错误概率
发1判0:P(0∣1)=P(x<Vd)=∫−∞Vdf1(x)dx==21+21erf(2σnVd−A)发0判1:P(1∣0)=P(x>Vd)=∫Vd+∞f0(x)dx==21+21erf(2σnVd+A)
误码率
Pe=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞Vdf1(x)dx+P(0)⋅∫Vd+∞f0(x)dx=P(1)[21+21erf(2σnVd−A)]+P(0)[21−21erf(2σnVd+A)]
根据
∂Vd∂Pe=0P(1)f1(Vd∗)−P(0)f0(Vd∗)=0
得出最佳判决门限
Vd∗=2Aσn2lnP(1)P(0)
符号先验等概时
Vd∗=0
代入得
Pe=21erfc(2σnA)

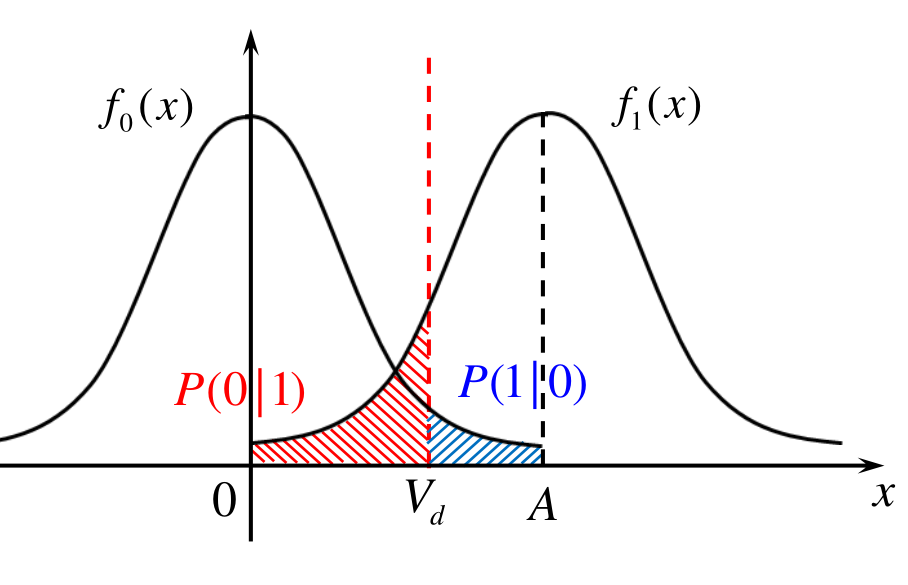

二进制单极性基带系统
假设二进制双极性信号在抽样时刻的取值为+A或0
那么
x(kTB)=⎩⎨⎧A+nR(kTB)nR(kTB)发送“1”时发送“0”时
那么
f1(x)=2πσn1exp[−2σn2(x−A)2]f0(x)=2πσn1exp[−2σn2x2]
确定判决门限为Vd,根据判决规则
⎩⎨⎧x(kTB)>Vdx(kTB)<Vd判“1”判“0”

可知判决错误概率
发1判0:P(0∣1)=P(x<Vd)=∫−∞Vdf1(x)dx==21+21erf(2σnVd−A)发0判1:P(1∣0)=P(x>Vd)=∫Vd+∞f0(x)dx==21+21erf(2σnVd)
误码率
Pe=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞Vdf1(x)dx+P(0)⋅∫Vd+∞f0(x)dx=P(1)[21+21erf(2σnVd−A)]+P(0)[21−21erf(2σnVd)]
根据
∂Vd∂Pe=0P(1)f1(Vd∗)−P(0)f0(Vd∗)=0
得出最佳判决门限
Vd∗=2A+Aσn2lnP(1)P(0)
符号先验等概时
Vd∗=2A
代入得
Pe=21erfc(22σnA)

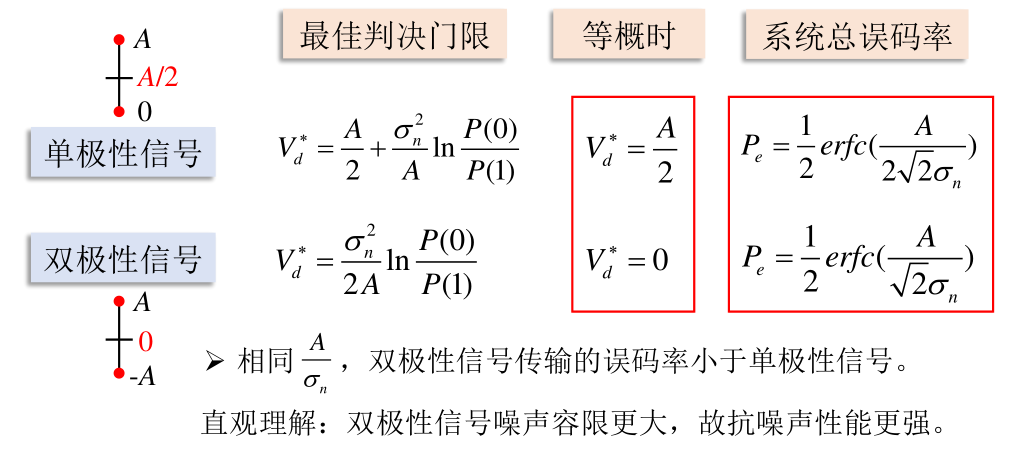

总结

眼图
眼图可以反映码间干扰和噪声强弱,从而估计系统性能的优劣,还可以指示接收滤波器的调整,以减小码间干扰,改善系统性能。
- 眼睛张开大小:反映了码间干扰的强弱。“眼睛”张得越大,越端正,ISI越小。
- 眼睛迹线清晰与否:反映了噪声大小,“眼睛”越清晰,噪声越小。
部分响应和时域均衡

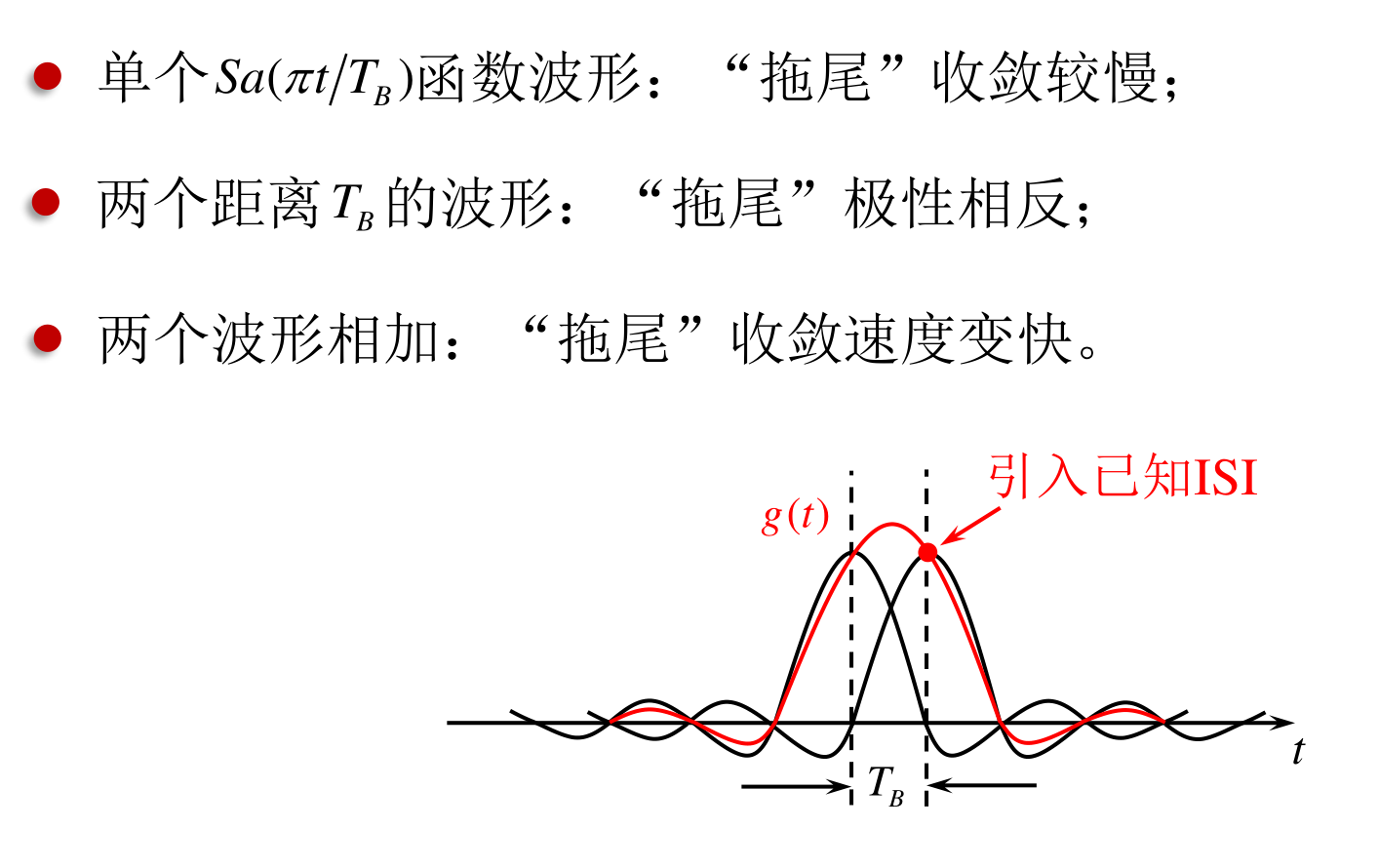

部分响应
通过相关编码有控制地在某些抽样时刻引入码间串扰ISI,引入的ISI是确知的某种规则,在接收端根据规则可以剔除ISI。
第1类部分响应系统

部分响应的一般形式
时域均衡

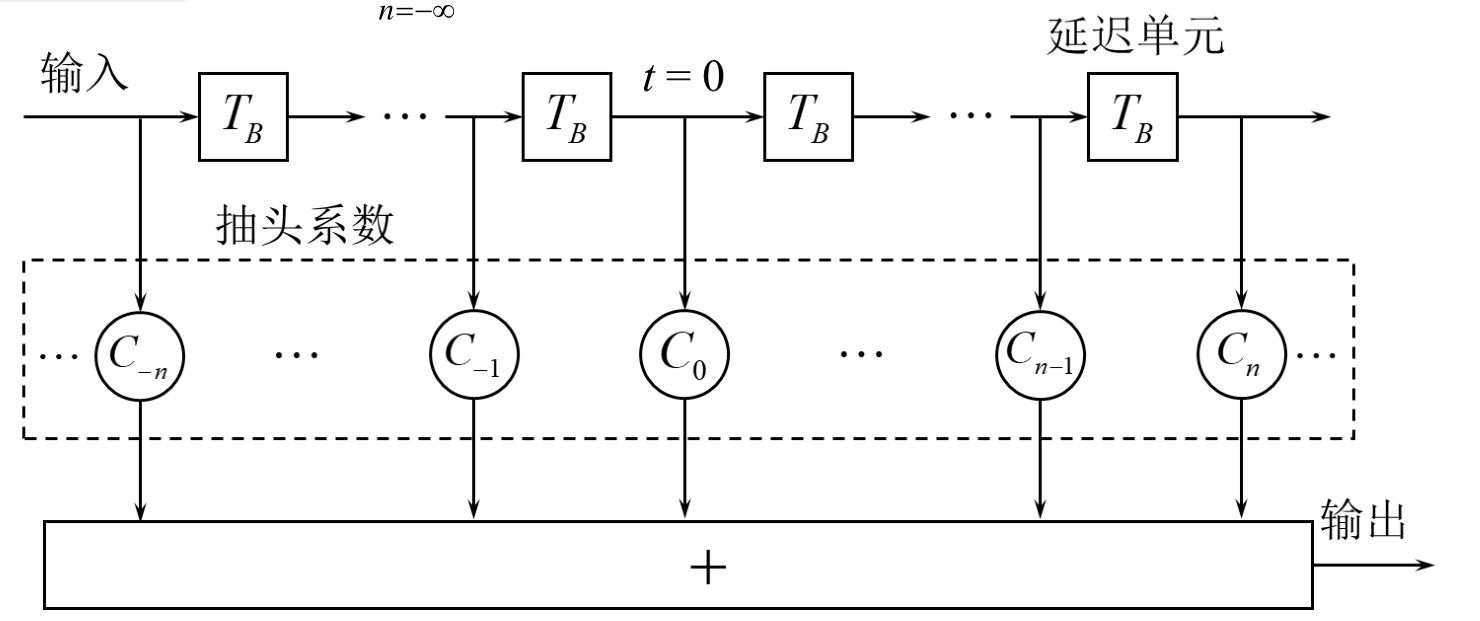

横向滤波器
在基带系统和抽样判决器之间级联均衡器。均衡器为可调或不可调的滤波器,用于校正或补偿系统特性,减小码间干扰。

横向滤波器的冲激响应
hT(t)=n=−∞∑∞Cnδ(t−nTB)
输出信号
y(t)=x(t)∗hT(t)=n=−∞∑+∞Cnx(t−nTB)
无限多抽头的横向滤波器可以完全消除码间干扰,但物理不可实现,受体积、成本、抽头系数精度调整等制约。
一般实际采用2N + 1抽头的横向滤波器
e(t)=i=−N∑NCiδ(t−iTB)
输出信号
y(t)=x(t)∗e(t)=i=−N∑NCix(t−iTB)
在抽样时刻t=kTB上有
y(kTB)=i=−N∑NCix(kTB−iTB)=i=−N∑NCix[(k−i)TB]
简写为
yk=i=−N∑NCixk−i
此关系式只能调整 2N+1个系数,无法满足无穷多个yk=0,因此有限长横向滤波器可以减小码间干扰,但不能完全消除码间干扰
均衡效果衡量
峰值失真
D=y01k=0∑∣yk∣
均方失真
e2=y021k=0∑yk2
峰值失真或均方失真越小,均衡效果越好,当峰值失真或均方失真为0时,无码间干扰。
均衡器的设计目标就是按照某种算法或者准则,求出均衡器的抽头系数,使本码元之外的所有样值yk(k=0)为0或者趋近于0,从而消除或减小码间干扰。
可证:当 D0<1 时,当 D 达到最小值时,抽头系数满足下列方程组:
yk={01k=±1,±2,⋯,±Nk=0
x0⋮xN⋮x2Nx−1⋮xN−1⋮x2N−1⋯⋯⋯⋯⋯x−2N⋮x−N⋮x0C−NC−N+1⋮C0⋮CN−1CN=0⋮010⋮0
当D0<1时,按照以上方程组调整各个抽头增益,迫使本码元前后各有N个零抽样值,此时峰值失真D最小。
