第07章 数字带通传输系统

写作时间:2026年10月15日 11:55
# 通信原理
# 学习笔记
所属专栏通信原理

第07章 数字带通传输系统

二进制数字调制原理

调制信号是二进制数字基带信号时的调制称为二进制数字调制,把包括调制和解调过程的数字传输系统叫做数字带通传输系统

二进制振幅键控2ASK

利用载波的幅度变化来传递数字信息,而频率和初始相位保持不变

通-断键控OOKOOKOOK(On−OffKeyingOn-Off KeyingOn−OffKeying)

e00K(t)={Acosωct以概率 P 发送“1” 时0以概率 1 −P 发送“0” 时e_{00K}(t)= \begin{cases}A\mathrm{cos}\omega_\mathrm{c}t&\text{以概率 }P\text{ 发送“1” 时}\\\\0&\text{以概率 1 }-P\text{ 发送“0” 时}& \end{cases}e00K​(t)=⎩⎨⎧​Acosωc​t0​以概率 P 发送“1” 时以概率 1 −P 发送“0” 时​​

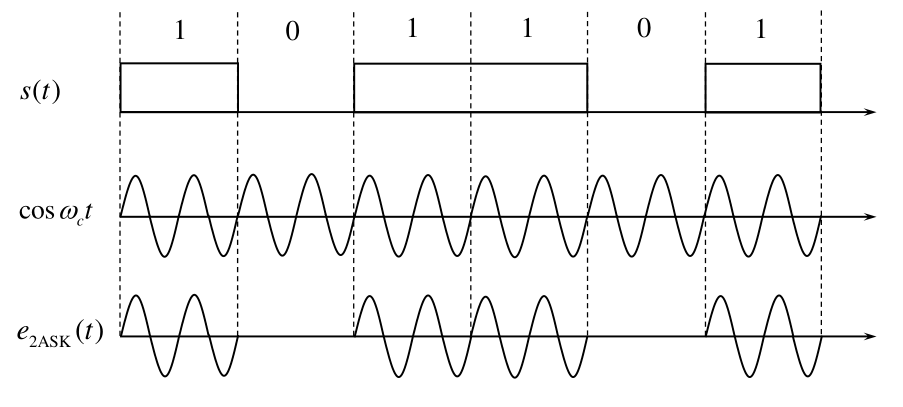

image-20250518134006879

2ASK2ASK2ASK信号的一般表达式为

e2ASK(t)=s(t)cosωcte_{2\mathrm{ASK}}(t)=s(t)\mathrm{cos}\omega_{\mathrm{c}}te2ASK​(t)=s(t)cosωc​t

其中

s(t)=∑nang(t−nTB)s(t)=\sum_{n}a_{n}g(t-nT_{_B})s(t)=n∑​an​g(t−nTB​​)

比如通断键控OOKOOKOOK信号就取

an={1概率为 P0概率为 1−Pa_n= \begin{cases}1&\text{概率为 }P\\\\0&\text{概率为 }1-P& \end{cases}an​=⎩⎨⎧​10​概率为 P概率为 1−P​​

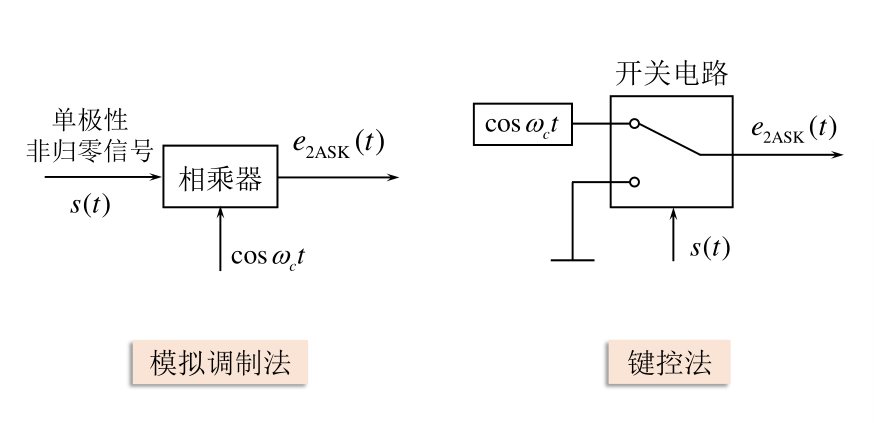

产生方式:

image-20250518134129353

解调方式:相干解调和非相干解调

与模拟信号相比,增加抽样判决器

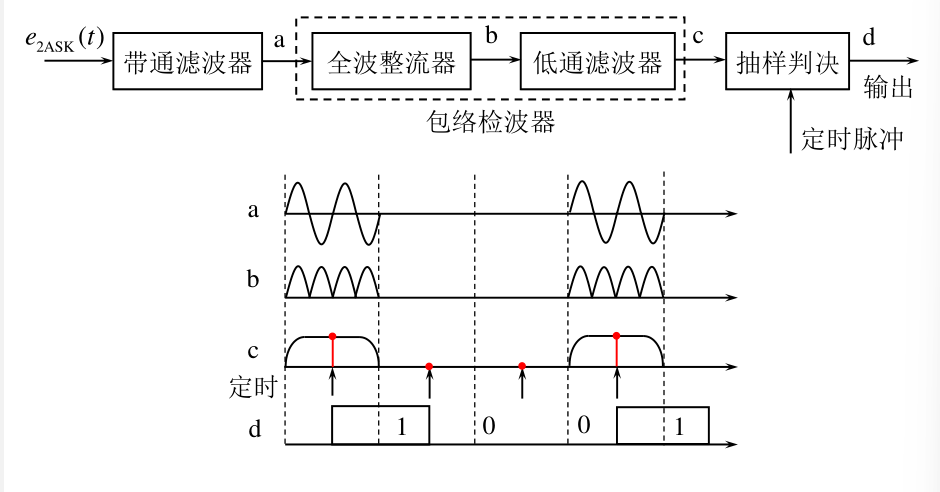

非相干解调:

image-20250518134430618

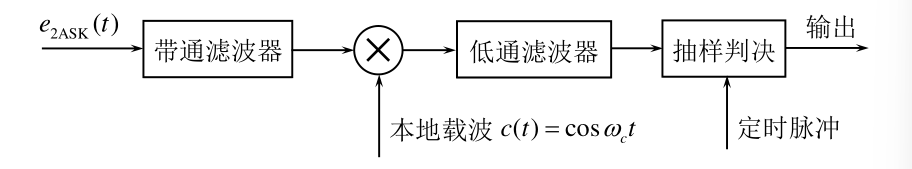

相干解调:

image-20250518134500209

e2ASK(t)⋅c(t)=s(t)cos⁡ωct⋅cos⁡ωct=s(t)cos⁡2ωct=12s(t)+12s(t)cos⁡2ωcte_{2\mathrm{ASK}}(t)\cdot c(t)=s(t)\cos\omega_{c}t\cdot\cos\omega_{c}t=s(t)\cos^{2}\omega_{c}t=\frac{1}{2}s(t)+\frac{1}{2}s(t)\cos2\omega_{c}te2ASK​(t)⋅c(t)=s(t)cosωc​t⋅cosωc​t=s(t)cos2ωc​t=21​s(t)+21​s(t)cos2ωc​t

低通滤波后输出12s(t)\frac{1}{2}s(t)21​s(t)



二进制频移键控2FSK

基本原理:利用载波的频率变化来传递数字信息,载波的频率随二进制基带信号在f1f_{1}f1​和f2f_{2}f2​间变化

e2FSK(t)={Acos⁡(ω1t+φn)发送“1”时Acos⁡(ω2t+θn)发送“0”时e_{2\mathrm{FSK}}(t)= \begin{cases}A\cos(\omega_1t+\varphi_n)&\text{发送“1”时}\\\\A\cos(\omega_2t+\theta_n)&\text{发送“0”时}& \end{cases}e2FSK​(t)=⎩⎨⎧​Acos(ω1​t+φn​)Acos(ω2​t+θn​)​发送“1”时发送“0”时​​

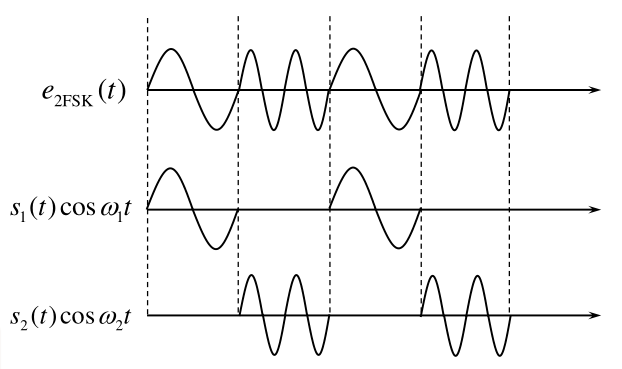

image-20250518134718953



一个2FSK2FSK2FSK信号可以看成两个不同载频的2ASK信号的叠加,即

e2FSK(t)=s1(t)cos⁡(ω1t+φn)+s2(t)cos⁡(ω2t+θn)e_{2\mathrm{FSK}}(t)=s_{1}(t)\cos(\omega_{1}t+\varphi_{n})+s_{2}(t)\cos(\omega_{2}t+\theta_{n})e2FSK​(t)=s1​(t)cos(ω1​t+φn​)+s2​(t)cos(ω2​t+θn​)

φn\varphi_nφn​和θn\theta_nθn​不携带信息,所以可简化为

e2FSK(t)=s1(t)cos⁡ω1t+s2(t)cos⁡ω2te_{2\mathrm{FSK}}(t)=s_{1}(t)\cos\omega_{1}t+s_{2}(t)\cos\omega_{2}te2FSK​(t)=s1​(t)cosω1​t+s2​(t)cosω2​t

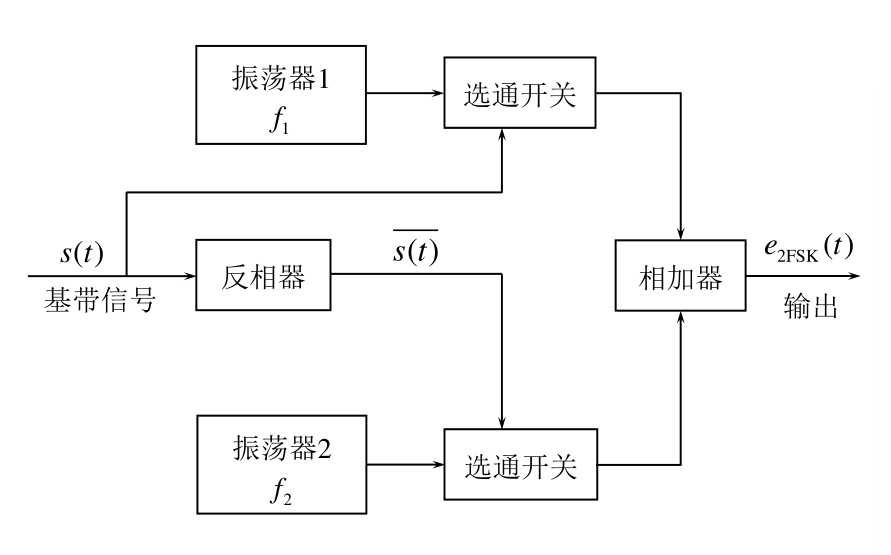

产生方法:

image-20250518135037862



解调方法:非相干解调和相干解调 鉴频法 差分检测法 过零检测法

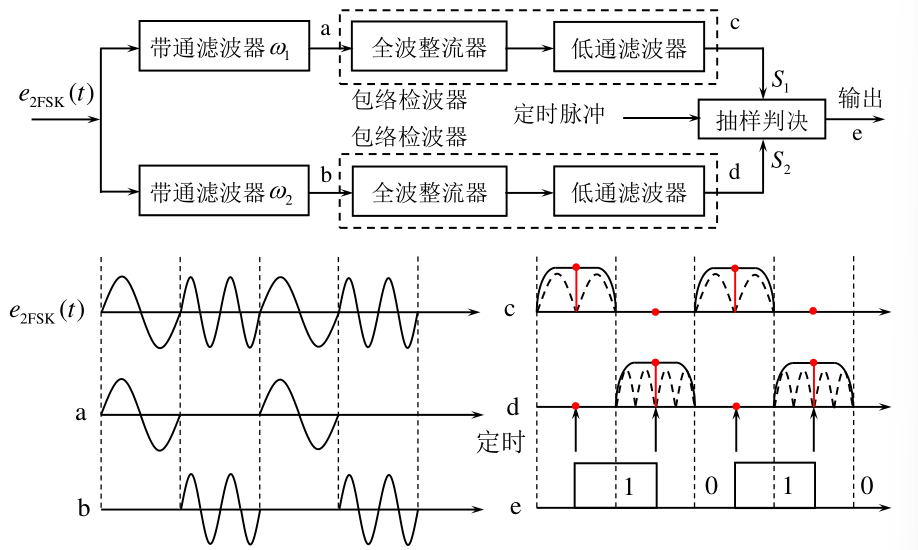

非相干解调:

image-20250518135132487

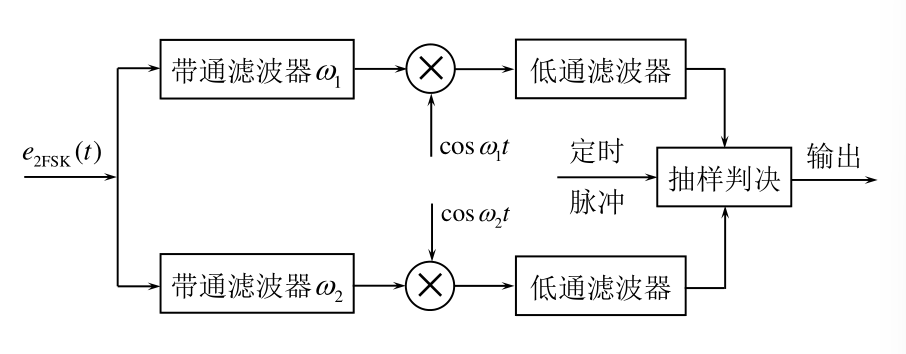

相干解调:

image-20250518135148481



二进制相移键控2PSK

基本原理:利用载波的相位变化来传递数字信息,而振幅和频率保持不变

用初始相位000和π\piπ来表示1和0

表述为

e2PSK(t)=Acos(ωct+φn)e_{2\mathrm{PSK}}(t)=\mathrm{Acos}(\omega_{\mathrm{c}}t+\varphi_{n})e2PSK​(t)=Acos(ωc​t+φn​) φn={0发送“0”时π发送“1”时\varphi_n=\left\{\begin{array}{cc}0&\text{发送“0”时}\\\\\pi&\text{发送“1”时}\end{array}\right.φn​=⎩⎨⎧​0π​发送“0”时发送“1”时​

或者

e2PSK(t)={Acosωct概率为 P−Acosωct概率为 1−Pe_{2\mathrm{PSK}}(t)=\begin{cases}\mathrm{Acos}\omega_{\mathrm{c}}t&\text{概率为 }P\\\\-\mathrm{Acos}\omega_{\mathrm{c}}t&\text{概率为 }1-P&\end{cases}e2PSK​(t)=⎩⎨⎧​Acosωc​t−Acosωc​t​概率为 P概率为 1−P​​

或者

e2PSK(t)=s(t)cos⁡ωcte_{2\mathrm{PSK}}(t)=s(t)\cos\omega_{\mathrm{c}}te2PSK​(t)=s(t)cosωc​t s(t)=∑nang(t−nTB)s(t)=\sum_{n}a_{n}g(t-nT_{\mathrm{B}})s(t)=n∑​an​g(t−nTB​) an={1概率为 P−1概率为 1−Pa_n=\begin{cases}1&\text{概率为 }P\\\\-1&\text{概率为 }1-P&\end{cases}an​=⎩⎨⎧​1−1​概率为 P概率为 1−P​​

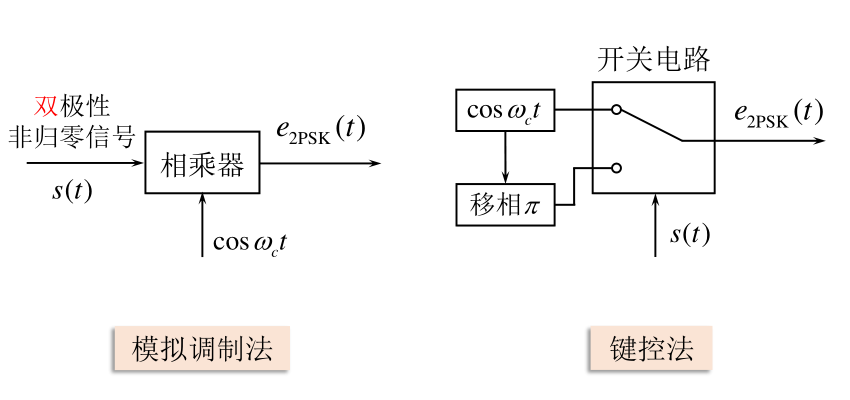

产生方式:

image-20250518135706313

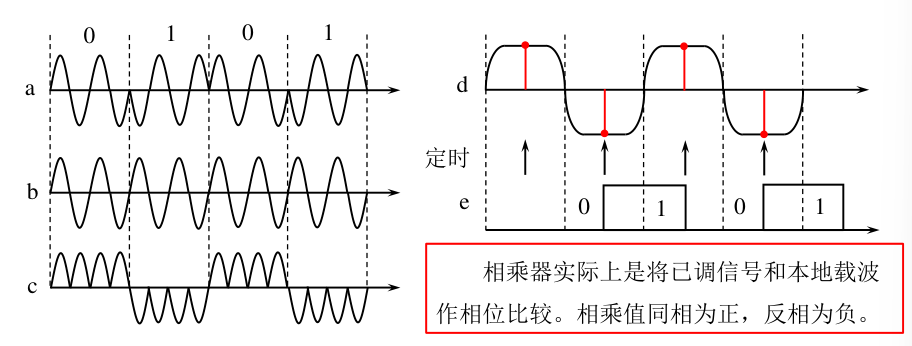

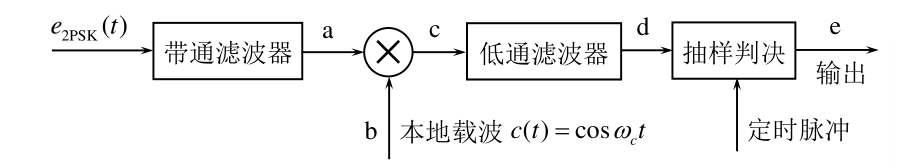

解调方式:相干解调

image-20250518135636475

image-20250518135741329

180°的相位模糊度:若相干载波的相位反转180°,解调输出会完全翻转

解决:引入差分相移键控(DPSK)



二进制差分相移键控2DPSK

利用前后相邻码元的载波相对相位表示信息

Δφ=φn−φn−1={0编码"0"π编码"1"\Delta\varphi=\varphi_n-\varphi_{n-1}=\begin{cases}0&\text{编码"}0"\\\pi&\text{编码"}1"&&\end{cases}Δφ=φn​−φn−1​={0π​编码"0"编码"1"​​​

编码规则bn=an⊕bn−1b_n=a_n\oplus b_{n-1}bn​=an​⊕bn−1​

译码规则an=bn⊕bn−1a_{n}=b_{n}\oplus b_{n-1}an​=bn​⊕bn−1​

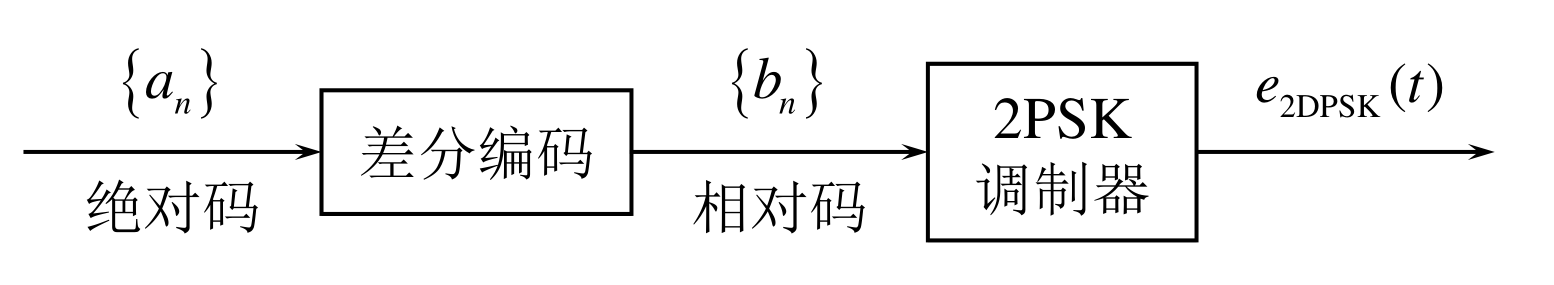

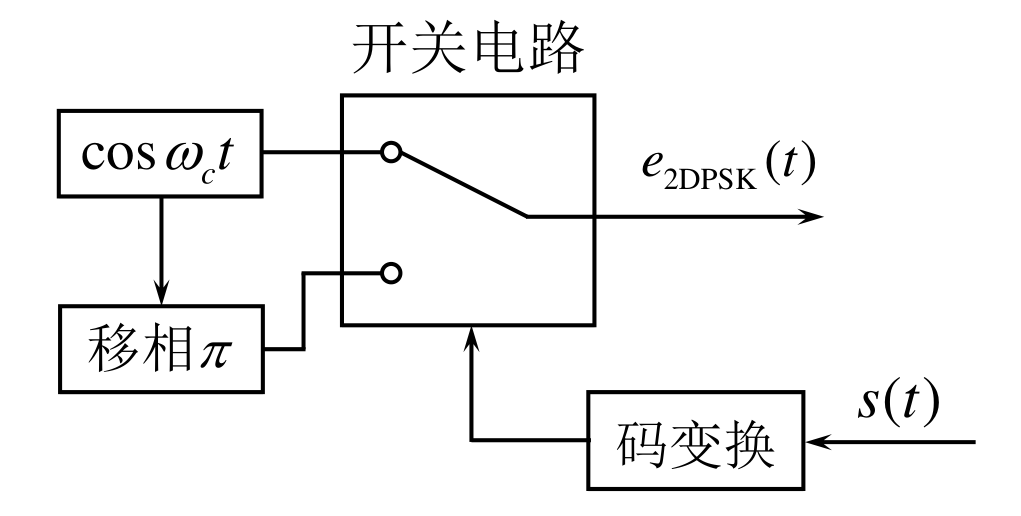

产生方式:

image-20250520201935664

image-20250520201946779

解调方式:

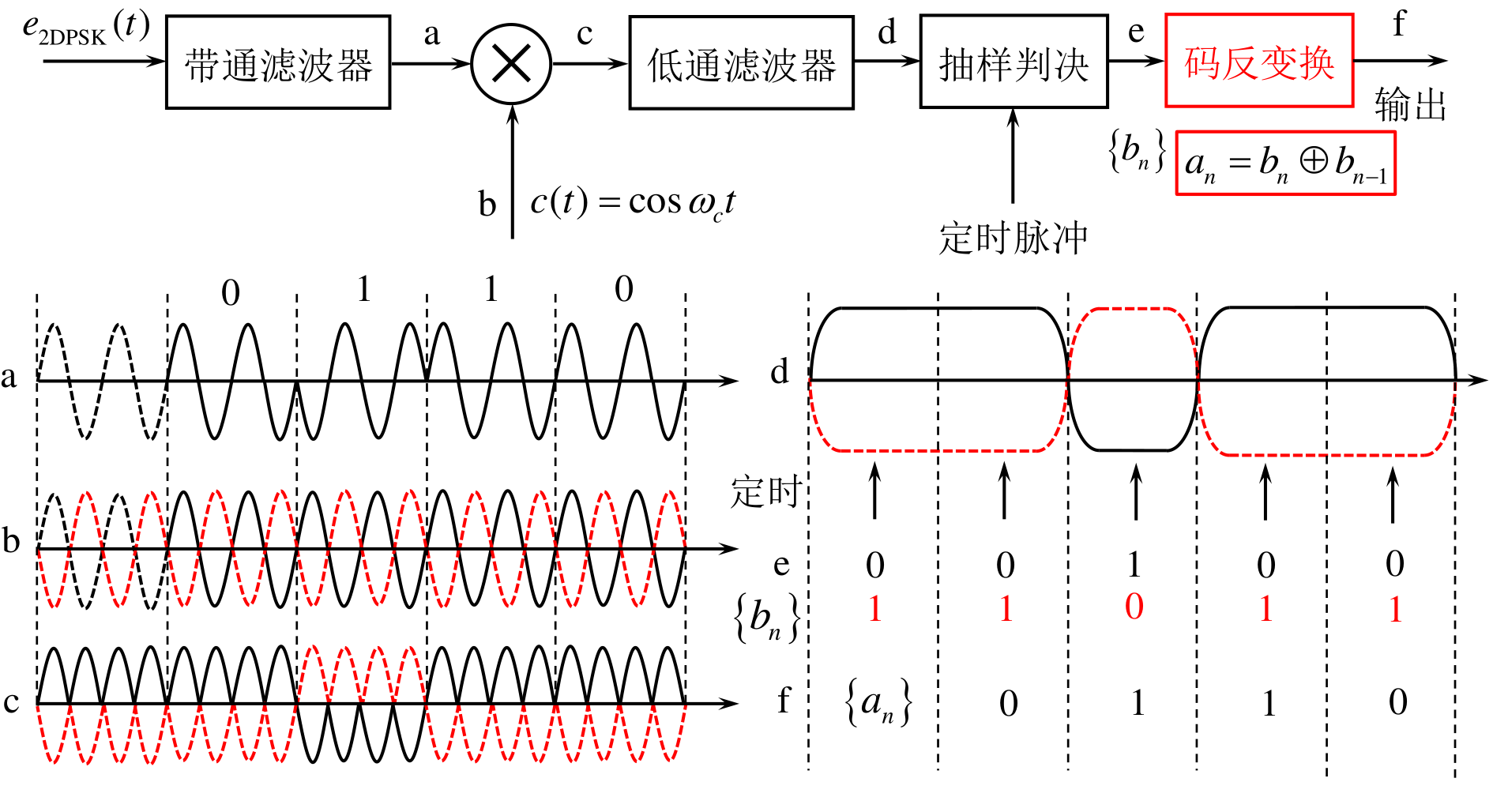

相干解调+码反变换

image-20250520202106696

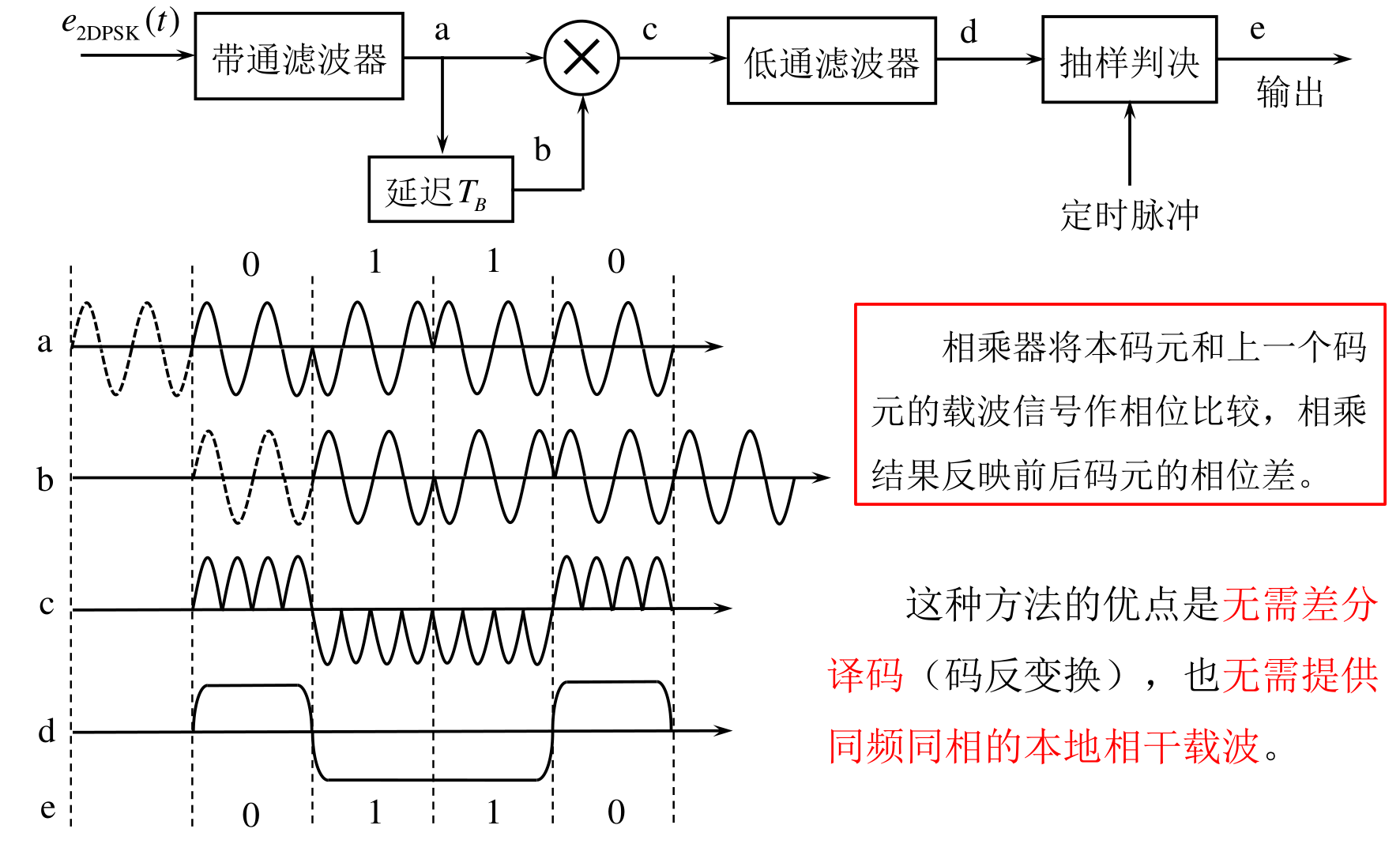

差分相干解调

image-20250520202201098





二进制数字调制系统的功率谱密度

2ASK

e2ASK(t)=s(t)cosωcte_{2\mathrm{ASK}}(t)=s(t)\mathrm{cos}\omega_{\mathrm{c}}te2ASK​(t)=s(t)cosωc​t P2ASK(f)=14[Ps(f+fc)+Ps(f−fc)]P_{2\mathrm{ASK}}(f)=\frac{1}{4}\left[P_{s}(f+f_{c})+P_{s}(f-f_{c})\right]P2ASK​(f)=41​[Ps​(f+fc​)+Ps​(f−fc​)]

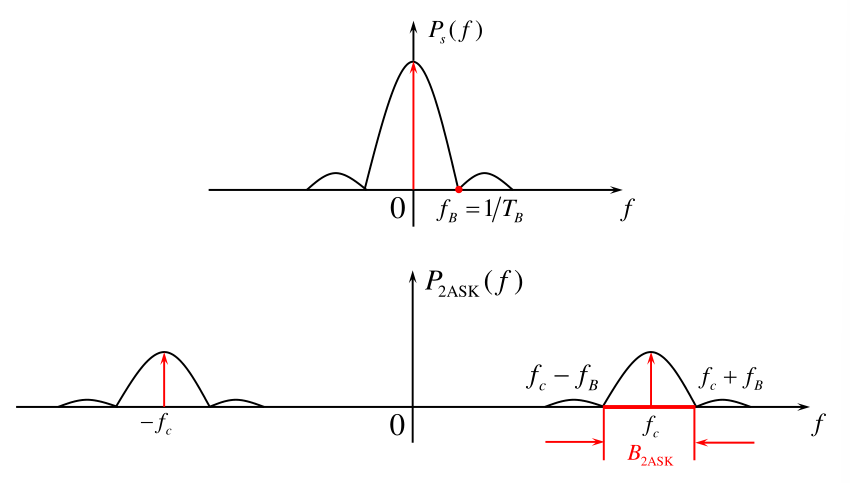

其是单极性基带信号功率谱Ps(f)P_{s}(f)Ps​(f)的线性搬移

image-20250518140418287

主瓣带宽是基带信号带宽的2倍

B2ASK=2fB=2TB=2RBB_{2\mathrm{ASK}}=2f_{B}=\frac{2}{T_{B}}=2R_{B}B2ASK​=2fB​=TB​2​=2RB​

2ASK信号的功率谱含载波分量

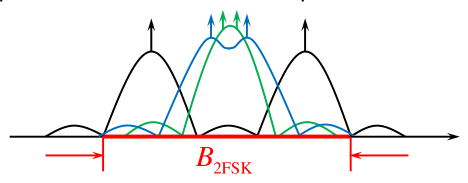

2FSK

e2FSK(t)=s1(t)cos⁡(ω1t+φn)+s2(t)cos⁡(ω2t+θn)e_{2\mathrm{FSK}}(t)=s_{1}(t)\cos(\omega_{1}t+\varphi_{n})+s_{2}(t)\cos(\omega_{2}t+\theta_{n})e2FSK​(t)=s1​(t)cos(ω1​t+φn​)+s2​(t)cos(ω2​t+θn​) P2FSK(f)=14[Psl(f−f1)+Psl(f+f1)]+14[Ps2(f−f2)+Ps2(f+f2)]P_{2\mathrm{FSK}}(f)=\frac{1}{4}\left[P_{\mathrm{sl}}\left(f-f_{1}\right)+P_{\mathrm{sl}}\left(f+f_{1}\right)\right]+\frac{1}{4}\left[P_{s2}(f-f_{2})+P_{s2}(f+f_{2})\right]P2FSK​(f)=41​[Psl​(f−f1​)+Psl​(f+f1​)]+41​[Ps2​(f−f2​)+Ps2​(f+f2​)]

image-20250518140641991

带宽近似为

B2FSK=2fB+∣f2−f1∣=2TB+∣f2−f1∣=2RB+∣f2−f1∣B_{2\mathrm{FSK}}=2f_{B}+\left|f_{2}-f_{1}\right|=\frac{2}{T_{B}}+\left|f_{2}-f_{1}\right|=2R_{B}+\left|f_{2}-f_{1}\right|B2FSK​=2fB​+∣f2​−f1​∣=TB​2​+∣f2​−f1​∣=2RB​+∣f2​−f1​∣
  • 当载频差∣f2−f1∣>2fB\left|f_2-f_1\right|>2f_B∣f2​−f1​∣>2fB​时,功率谱形状为双峰谱;
  • 当载频差∣f2−f1∣<fB\left|f_2-f_1\right|<f_B∣f2​−f1​∣<fB​时,功率谱形状为单峰谱
  • 当载频差fB<∣f2−f1∣<2fBf_{_B}<\left|f_2-f_1\right|<2f_BfB​​<∣f2​−f1​∣<2fB​时,功率谱形状为马鞍形

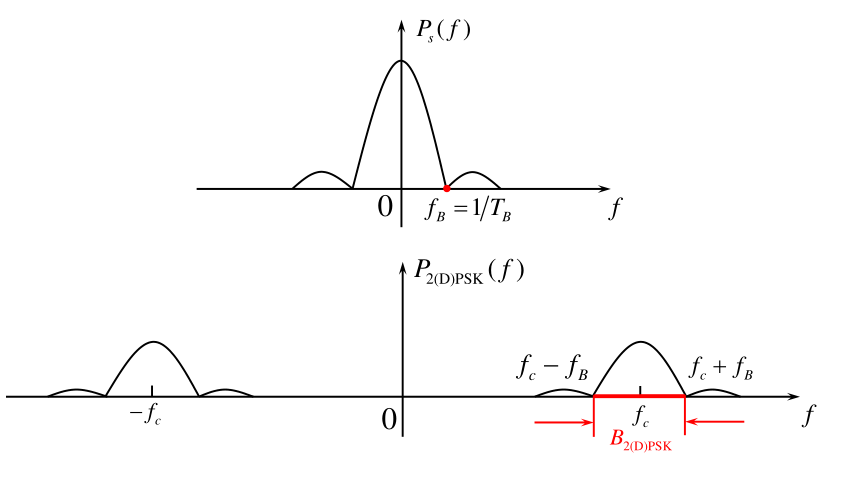

2PSK/2DPSK

e2PSK(t)=s(t)cos⁡ωcte_{2\mathrm{PSK}}(t)=s(t)\cos\omega_{\mathrm{c}}te2PSK​(t)=s(t)cosωc​t P2PSK(f)=14[Ps(f+fc)+Ps(f−fc)]P_{2\mathrm{PSK}}(f)=\frac{1}{4}\left[P_{s}(f+f_{c})+P_{s}(f-f_{c})\right]P2PSK​(f)=41​[Ps​(f+fc​)+Ps​(f−fc​)]

image-20250518141003219

主瓣带宽

B2(D)PSK=2fB=2TB=2RBB_{\mathrm{2(D)PSK}}=2f_{B}=\frac{2}{T_{B}}=2R_{B}B2(D)PSK​=2fB​=TB​2​=2RB​

2PSK/2DPSK2PSK/2DPSK2PSK/2DPSK信号的功率谱不含载波分量



二进制数字调制系统的抗噪声性能

性能指标:系统误码率PeP_{e}Pe​



分析前提条件

  • 恒参信道,传输系数为KKK
  • 带通滤波器等效带宽为BBB
  • 噪声为加性高斯白噪声,单边功率谱密度n02\frac{n_0}{2}2n0​​,噪声功率 σn2=n0B\sigma_n^2=n_0Bσn2​=n0​B



2ASK

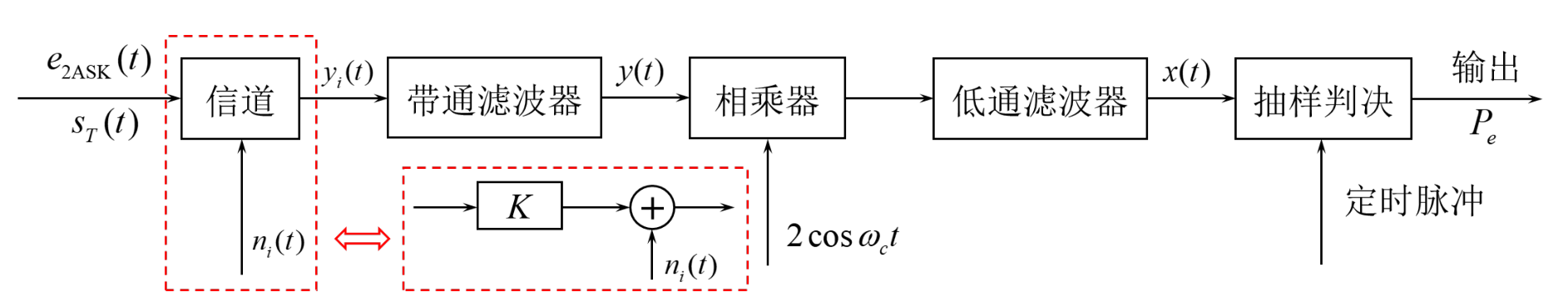

  • 相干解调:

image-20250518164410852

输入信号

sT(t)={Acos⁡ωct发送“1”时0发送“0”时s_\mathrm{T}(t)=\begin{cases}A\cos\omega_\mathrm{c}t&\text{发送“1”时}\\\\0&\text{发送“0”时}&\end{cases}sT​(t)=⎩⎨⎧​Acosωc​t0​发送“1”时发送“0”时​​

信道输出信号

yi(t)={acos⁡ωct+ni(t)发送“1”时ni(t)发送“0”时y_{i}(t)=\begin{cases}a\cos\omega_{c}t+n_{i}(t)&\text{发送“1”时}\\\\n_{i}(t)&\text{发送“0”时}&\end{cases}yi​(t)=⎩⎨⎧​acosωc​t+ni​(t)ni​(t)​发送“1”时发送“0”时​​

窄带滤波后

y(t)={acos⁡ωct+n(t)发送“1”时n(t)发送“0”时y(t)=\begin{cases}a\cos\omega_ct+n(t)&\text{发送“1”时}\\\\n(t)&\text{发送“0”时}&\end{cases}y(t)=⎩⎨⎧​acosωc​t+n(t)n(t)​发送“1”时发送“0”时​​

其中

n(t)=nc(t)cos⁡ωct−ns(t)sin⁡ωctn(t)=n_c(t)\cos\omega_ct-n_s(t)\sin\omega_ctn(t)=nc​(t)cosωc​t−ns​(t)sinωc​t

代入得

y(t)={[a+nc(t)]cos⁡ωct−ns(t)sin⁡ωct发送“1”时nc(t)cos⁡ωct−ns(t)sin⁡ωct发送“0”时y(t)=\begin{cases}\left[a+n_c(t)\right]\cos\omega_ct-n_s(t)\sin\omega_ct&\text{发送“1”时}\\\\n_c(t)\cos\omega_ct-n_s(t)\sin\omega_ct&\text{发送“0”时}&\end{cases}y(t)=⎩⎨⎧​[a+nc​(t)]cosωc​t−ns​(t)sinωc​tnc​(t)cosωc​t−ns​(t)sinωc​t​发送“1”时发送“0”时​​

乘相干载波后

y(t)⋅2cos⁡ωct={[a+nc(t)](cos⁡2ωct+1)−ns(t)sin⁡2ωct发送“1”时nc(t)(cos⁡2ωct+1)−ns(t)sin⁡2ωct发送“0”时y(t)\cdot2\cos\omega_ct=\begin{cases}\left[a+n_c(t)\right](\cos2\omega_ct+1)-n_s(t)\sin2\omega_ct&\text{发送“1”时}\\\\n_c(t)(\cos2\omega_ct+1)-n_s(t)\sin2\omega_ct&\text{发送“0”时}&\end{cases}y(t)⋅2cosωc​t=⎩⎨⎧​[a+nc​(t)](cos2ωc​t+1)−ns​(t)sin2ωc​tnc​(t)(cos2ωc​t+1)−ns​(t)sin2ωc​t​发送“1”时发送“0”时​​

低通滤波后

x(t)={a+nc(t)发送“1”时nc(t)发送“0”时x(t)=\begin{cases}a+n_c(t)&\text{发送“1”时}\\\\n_c(t)&\text{发送“0”时}&\end{cases}x(t)=⎩⎨⎧​a+nc​(t)nc​(t)​发送“1”时发送“0”时​​

所以

f1(x)=12πσnexp⁡[−(x−a)22σn2]f0(x)=12πσnexp⁡[−x22σn2]f_{1}(x)=\frac{1}{\sqrt{2\pi}\sigma_{n}}\exp\left[-\frac{(x-a)^{2}}{2\sigma_{n}^{2}}\right]\\f_{0}(x)=\frac{1}{\sqrt{2\pi}\sigma_{n}}\exp\left[-\frac{x^{2}}{2\sigma_{n}^{2}}\right]f1​(x)=2π​σn​1​exp[−2σn2​(x−a)2​]f0​(x)=2π​σn​1​exp[−2σn2​x2​]

系统总误码率

Pe=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞bf1(x)dx+P(0)⋅∫b+∞f0(x)dx\begin{aligned}P_{e}&=P(1)P(0|1)+P(0)P(1|0)\\\\&=P(1)\cdot\int_{-\infty}^{b}f_{1}(x)\mathrm{d}x+P(0)\cdot\int_{b}^{+\infty}f_{0}(x)\mathrm{d}x\end{aligned}Pe​​=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞b​f1​(x)dx+P(0)⋅∫b+∞​f0​(x)dx​

最小时

b∗=a2+σn2aln⁡P(0)P(1)b^*=\frac{a}{2}+\frac{\sigma_n^2}{a}\ln\frac{P(0)}{P(1)}b∗=2a​+aσn2​​lnP(1)P(0)​

符号先验等概时

b∗=a2b^*=\frac{a}{2}b∗=2a​

此时

Pe=12erfc(a22σn)P_e=\frac{1}{2}erfc(\frac{a}{2\sqrt{2}\sigma_n})Pe​=21​erfc(22​σn​a​)

而输入端信噪比

r=a22σn2r=\frac{a^2}{2\sigma_n^2}r=2σn2​a2​

所以

Pe=12erfc(r4)P_{e}=\frac{1}{2}erfc\left(\sqrt{\frac{r}{4}}\right)Pe​=21​erfc(4r​​)

大信噪比时(r>>1)

Pe≈1πre−r4P_{e}\approx\frac{1}{\sqrt{\pi r}}e^{-\frac{r}{4}}Pe​≈πr​1​e−4r​

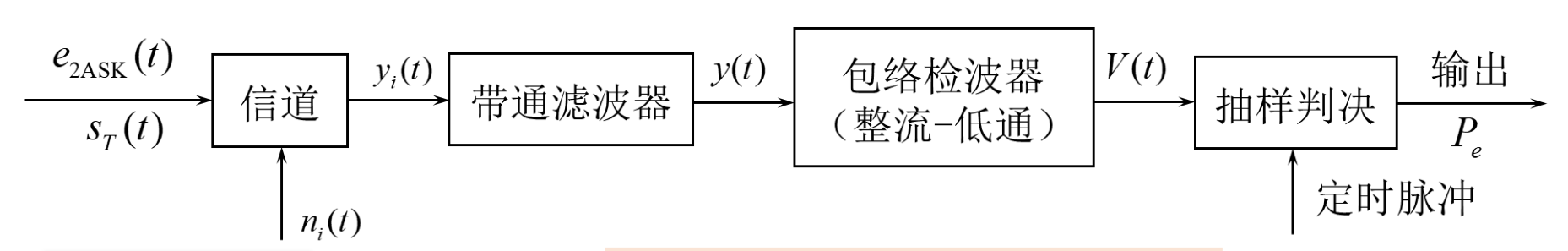

  • 包络检波:

image-20250518170145566

输入信号

sT(t)={Acos⁡ωct发送“1”时0发送“0”时s_\mathrm{T}(t)=\begin{cases}A\cos\omega_\mathrm{c}t&\text{发送“1”时}\\\\0&\text{发送“0”时}&\end{cases}sT​(t)=⎩⎨⎧​Acosωc​t0​发送“1”时发送“0”时​​

信道输出信号

yi(t)={acos⁡ωct+ni(t)发送“1”时ni(t)发送“0”时y_{i}(t)=\begin{cases}a\cos\omega_{c}t+n_{i}(t)&\text{发送“1”时}\\\\n_{i}(t)&\text{发送“0”时}&\end{cases}yi​(t)=⎩⎨⎧​acosωc​t+ni​(t)ni​(t)​发送“1”时发送“0”时​​

窄带滤波后

y(t)={acos⁡ωct+n(t)发送“1”时n(t)发送“0”时y(t)=\begin{cases}a\cos\omega_ct+n(t)&\text{发送“1”时}\\\\n(t)&\text{发送“0”时}&\end{cases}y(t)=⎩⎨⎧​acosωc​t+n(t)n(t)​发送“1”时发送“0”时​​

其中

n(t)=nc(t)cos⁡ωct−ns(t)sin⁡ωctn(t)=n_c(t)\cos\omega_ct-n_s(t)\sin\omega_ctn(t)=nc​(t)cosωc​t−ns​(t)sinωc​t

代入得

y(t)={[a+nc(t)]cos⁡ωct−ns(t)sin⁡ωct发送“1”时nc(t)cos⁡ωct−ns(t)sin⁡ωct发送“0”时y(t)=\begin{cases}\left[a+n_c(t)\right]\cos\omega_ct-n_s(t)\sin\omega_ct&\text{发送“1”时}\\\\n_c(t)\cos\omega_ct-n_s(t)\sin\omega_ct&\text{发送“0”时}&\end{cases}y(t)=⎩⎨⎧​[a+nc​(t)]cosωc​t−ns​(t)sinωc​tnc​(t)cosωc​t−ns​(t)sinωc​t​发送“1”时发送“0”时​​

包络检波器输出

V(t)={[a+nc(t)]2+ns2(t)发送“1”时nc2(t)+ns2(t)发送“0”时V(t)=\begin{cases}\sqrt{\left[a+n_{c}(t)\right]^{2}+n_{s}^{2}(t)}&\text{发送“1”时}\\\\\sqrt{n_{c}^{2}(t)+n_{s}^{2}(t)}&\text{发送“0”时}&\end{cases}V(t)=⎩⎨⎧​[a+nc​(t)]2+ns2​(t)​nc2​(t)+ns2​(t)​​发送“1”时发送“0”时​​

所以

f0(V)=Vσn2e−V22σn2f1(V)=Vσn2I0(aVσn2)e−V2+a22σn2f_0(V)=\frac{V}{\sigma_n^2}e^{-\frac{V^2}{2\sigma_n^2}}\quad \\f_1(V)=\frac{V}{\sigma_n^2}I_0\left(\frac{aV}{\sigma_n^2}\right)e^{-\frac{V^2+a^2}{2\sigma_n^2}}f0​(V)=σn2​V​e−2σn2​V2​f1​(V)=σn2​V​I0​(σn2​aV​)e−2σn2​V2+a2​

系统总误码率

Pe=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞bf1(V)dV+P(0)⋅∫b+∞f0(V)dV\begin{aligned}P_{e}&=P(1)P(0|1)+P(0)P(1|0)\\&=P(1)\cdot\int_{-\infty}^{b}f_{1}(V)\mathrm{d}V+P(0)\cdot\int_{b}^{+\infty}f_{0}(V)\mathrm{d}V\end{aligned}Pe​​=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞b​f1​(V)dV+P(0)⋅∫b+∞​f0​(V)dV​

最佳判决门限

b∗=a2b^*=\frac{a}{2}b∗=2a​

系统总误码率

Pe=14erfc(r4)+12e−r4P_e=\frac{1}{4}erfc\left(\sqrt{\frac{r}{4}}\right)+\frac{1}{2}e^{-\frac{r}{4}}Pe​=41​erfc(4r​​)+21​e−4r​

信噪比无限大时的误码率下界

Pe→12e−r4P_e\to\frac{1}{2}e^{-\frac{r}{4}}Pe​→21​e−4r​



2FSK

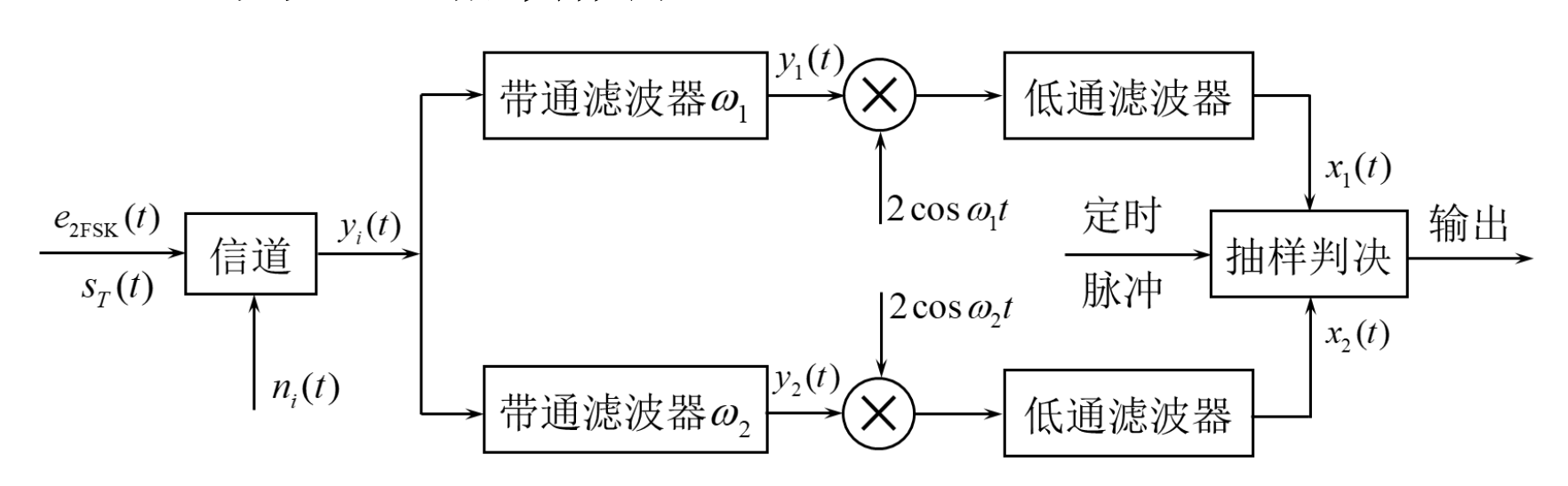

  • 相干解调:

image-20250518171756887

输入信号

sT(t)={Acos⁡ω1t发送“1”时Acos⁡ω2t发送“0”时s_T(t)=\begin{cases}A\cos\omega_1t&\text{发送“1”时}\\A\cos\omega_2t&\text{发送“0”时}&\end{cases}sT​(t)={Acosω1​tAcosω2​t​发送“1”时发送“0”时​​

信道输出信号

yi(t)={acos⁡ω1t+ni(t)发送“1”时acos⁡ω2t+ni(t)发送“0”时y_i(t)=\begin{cases}a\cos\omega_1t+n_i(t)&\text{发送“1”时}\\\\a\cos\omega_2t+n_i(t)&\text{发送“0”时}&\end{cases}yi​(t)=⎩⎨⎧​acosω1​t+ni​(t)acosω2​t+ni​(t)​发送“1”时发送“0”时​​

窄带滤波后

{y1(t)={acos⁡ω1t+n1(t)发送“1”时n1(t)发送“0”时y2(t)={n2(t)发送“1”时acos⁡ω2t+n2(t)发送“0”时\left\{\begin{array}{ll}y_{1}(t)=\left\{\begin{array}{ll}a\cos\omega_{1}t+n_{1}(t)&\text{发送“1”时}\\n_{1}(t)&\text{发送“0”时}\end{array}\right.\\\\y_{2}(t)=\left\{\begin{array}{ll}n_{2}(t)&\text{发送“1”时}\\a\cos\omega_{2}t+n_{2}(t)&\text{发送“0”时}\end{array}\right.\end{array}\right.⎩⎨⎧​y1​(t)={acosω1​t+n1​(t)n1​(t)​发送“1”时发送“0”时​y2​(t)={n2​(t)acosω2​t+n2​(t)​发送“1”时发送“0”时​​

其中

{n1(t)=n1c(t)cos⁡ω1t−n1s(t)sin⁡ω1tn2(t)=n2c(t)cos⁡ω2t−n2s(t)sin⁡ω2t\begin{cases}n_1(t)=n_{1c}(t)\cos\omega_1t-n_{1s}(t)\sin\omega_1t\\n_2(t)=n_{2c}(t)\cos\omega_2t-n_{2s}(t)\sin\omega_2t&\end{cases}{n1​(t)=n1c​(t)cosω1​t−n1s​(t)sinω1​tn2​(t)=n2c​(t)cosω2​t−n2s​(t)sinω2​t​​

发送111时,代入得

{y1(t)=acos⁡ω1t+n1(t)=[a+n1c(t)]cos⁡ω1t−n1s(t)sin⁡ω1ty2(t)=n2(t)=n2c(t)cos⁡ω2t−n2s(t)sin⁡ω2t\begin{cases}y_{1}(t)=a\cos\omega_{1}t+n_{1}(t)=\left[a+n_{1c}(t)\right]\cos\omega_{1}t-n_{1s}(t)\sin\omega_{1}t\\\\y_{2}(t)=n_{2}(t)=n_{2c}(t)\cos\omega_{2}t-n_{2s}(t)\sin\omega_{2}t&\end{cases}⎩⎨⎧​y1​(t)=acosω1​t+n1​(t)=[a+n1c​(t)]cosω1​t−n1s​(t)sinω1​ty2​(t)=n2​(t)=n2c​(t)cosω2​t−n2s​(t)sinω2​t​​

乘相干载波后

{y1(t)⋅2cos⁡ω1t=[a+n1c(t)](cos⁡2ω1t+1)−n1s(t)sin⁡2ω1ty2(t)⋅2cos⁡ω2t=n2c(t)(cos⁡2ω2t+1)−n2s(t)sin⁡2ω2t\begin{cases}y_1(t)\cdot2\cos\omega_1t=[a+n_{1c}(t)](\cos2\omega_1t+1)-n_{1s}(t)\sin2\omega_1t\\\\y_2(t)\cdot2\cos\omega_2t=n_{2c}(t)(\cos2\omega_2t+1)-n_{2s}(t)\sin2\omega_2t&\end{cases}⎩⎨⎧​y1​(t)⋅2cosω1​t=[a+n1c​(t)](cos2ω1​t+1)−n1s​(t)sin2ω1​ty2​(t)⋅2cosω2​t=n2c​(t)(cos2ω2​t+1)−n2s​(t)sin2ω2​t​​

发送000时同理

低通滤波后

{x1(t)=a+n1c(t)∼N(a,σn2)x2(t)=n2c(t)∼N(0,σn2)\begin{cases}x_1(t)=a+n_{1_c}(t)\sim N(a,\sigma_n^2)\\x_2(t)=n_{2_c}(t)\sim N(0,\sigma_n^2)&\end{cases}{x1​(t)=a+n1c​​(t)∼N(a,σn2​)x2​(t)=n2c​​(t)∼N(0,σn2​)​​

所以

fx1(x)=12πσnexp⁡[−(x−a)22σn2]fx2(x)=12πσnexp⁡[−x22σn2]f_{x1}(x)=\frac{1}{\sqrt{2\pi}\sigma_{n}}\exp\left[-\frac{(x-a)^{2}}{2\sigma_{n}^{2}}\right]\\f_{x2}(x)=\frac{1}{\sqrt{2\pi}\sigma_{n}}\exp\left[-\frac{x^{2}}{2\sigma_{n}^{2}}\right]fx1​(x)=2π​σn​1​exp[−2σn2​(x−a)2​]fx2​(x)=2π​σn​1​exp[−2σn2​x2​]

系统误码率

Pe=12erfc(a2σz)⟶⁡⁡σz2=2σn2Pe=12erfc(a2σn)⟶⁡⁡r=a22σn2Pe=12erfc(r2)P_{e}=\frac{1}{2}erfc(\frac{a}{\sqrt{2}\sigma_{z}})\overset{\sigma_{z}^{2}=2\sigma_{n}^{2}}{\operatorname*{\operatorname*{\longrightarrow}}}P_{e}=\frac{1}{2}erfc\left(\frac{a}{2\sigma_{n}}\right)\overset{r=\frac{a^{2}}{2\sigma_{n}^{2}}}{\operatorname*{\operatorname*{\longrightarrow}}}P_{e}=\frac{1}{2}erfc\left(\sqrt{\frac{r}{2}}\right)Pe​=21​erfc(2​σz​a​)⟶σz2​=2σn2​​Pe​=21​erfc(2σn​a​)⟶r=2σn2​a2​​Pe​=21​erfc(2r​​)

大信噪比时(r>>1r>>1r>>1)

Pe≈12πre−r2P_e\approx\frac{1}{\sqrt{2\pi r}}e^{-\frac{r}{2}}Pe​≈2πr​1​e−2r​

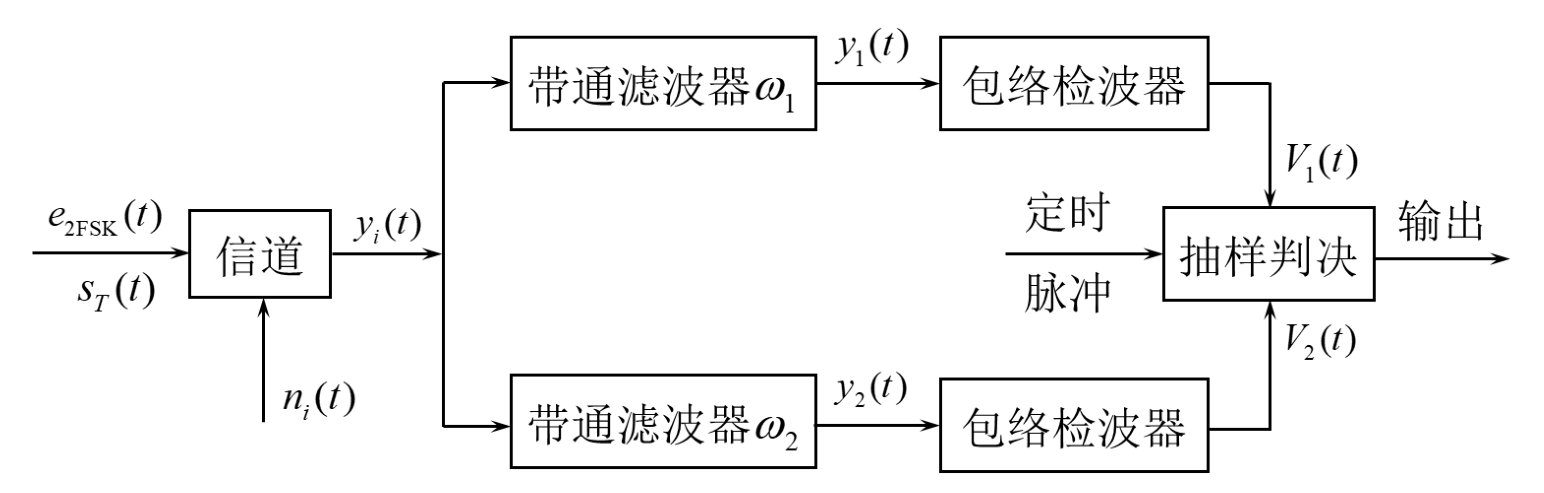

  • 包络检波



image-20250518173940164

发送111时,代入得

{y1(t)=acos⁡ω1t+n1(t)=[a+n1c(t)]cos⁡ω1t−n1s(t)sin⁡ω1ty2(t)=n2(t)=n2c(t)cos⁡ω2t−n2s(t)sin⁡ω2t\begin{cases}y_{1}(t)=a\cos\omega_{1}t+n_{1}(t)=\left[a+n_{1c}(t)\right]\cos\omega_{1}t-n_{1s}(t)\sin\omega_{1}t\\\\y_{2}(t)=n_{2}(t)=n_{2c}(t)\cos\omega_{2}t-n_{2s}(t)\sin\omega_{2}t&\end{cases}⎩⎨⎧​y1​(t)=acosω1​t+n1​(t)=[a+n1c​(t)]cosω1​t−n1s​(t)sinω1​ty2​(t)=n2​(t)=n2c​(t)cosω2​t−n2s​(t)sinω2​t​​

包络检波后

V1=[a+n1c(t)]2+n1s2(t)V_1=\sqrt{\begin{bmatrix}a+n_{1c}(t)\end{bmatrix}^2+n_{1s}^2(t)}V1​=[a+n1c​(t)​]2+n1s2​(t)​ V2=n2c2(t)+n2s2(t)V_2=\sqrt{n_{2c}^2(t)+n_{2s}^2(t)}V2​=n2c2​(t)+n2s2​(t)​

误码率

Pe=12e−r2P_e=\frac{1}{2}e^{-\frac{r}{2}}Pe​=21​e−2r​




2PSK

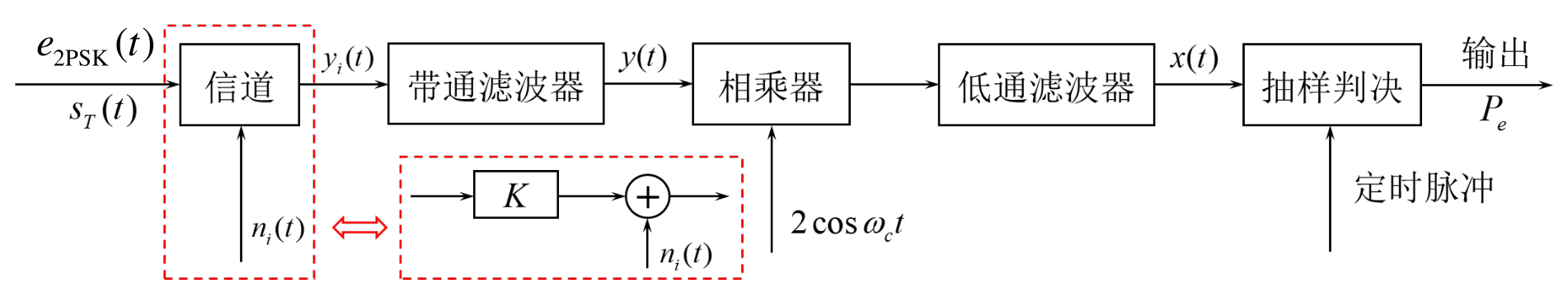

  • 相干解调:

image-20250520192748200

输入信号

sT(t)={Acos⁡ωct发送“1”时−Acos⁡ωct发送“0”时s_T(t)=\begin{cases}A\cos\omega_ct&\text{发送“1”时}\\-A\cos\omega_ct&\text{发送“0”时}&\end{cases}sT​(t)={Acosωc​t−Acosωc​t​发送“1”时发送“0”时​​

信道输出信号

yi(t)={acos⁡ωct+ni(t)发送“1”时−acos⁡ωct+ni(t)发送“0”时y_i(t)=\begin{cases}a\cos\omega_ct+n_i(t)&\text{发送“1”时}\\\\-a\cos\omega_ct+n_i(t)&\text{发送“0”时}&\end{cases}yi​(t)=⎩⎨⎧​acosωc​t+ni​(t)−acosωc​t+ni​(t)​发送“1”时发送“0”时​​

窄带滤波后

y(t)={acos⁡ωct+n(t)发送“1”时−acos⁡ωct+n(t)发送“0”时y(t)=\begin{cases}a\cos\omega_ct+n(t)\quad\text{发送“1”时}\\\\-a\cos\omega_ct+n(t)\quad\text{发送“0”时}&\end{cases}y(t)=⎩⎨⎧​acosωc​t+n(t)发送“1”时−acosωc​t+n(t)发送“0”时​​

其中

n(t)=nc(t)cos⁡ωct−ns(t)sin⁡ωctn(t)=n_c(t)\cos\omega_ct-n_s(t)\sin\omega_ctn(t)=nc​(t)cosωc​t−ns​(t)sinωc​t

代入得

y(t)={[a+nc(t)]cos⁡ωct−ns(t)sin⁡ωct发送“1”时[−a+nc(t)]cos⁡ωct−ns(t)sin⁡ωct发送“0”时y(t)=\begin{cases}\left[a+n_{c}(t)\right]\cos\omega_{c}t-n_{s}(t)\sin\omega_{c}t\quad\text{发送“1”时}\\\\\left[-a+n_{c}(t)\right]\cos\omega_{c}t-n_{s}(t)\sin\omega_{c}t\quad\text{发送“0”时}&\end{cases}y(t)=⎩⎨⎧​[a+nc​(t)]cosωc​t−ns​(t)sinωc​t发送“1”时[−a+nc​(t)]cosωc​t−ns​(t)sinωc​t发送“0”时​​

乘相干载波后

y(t)⋅2cos⁡ωct={[a+nc(t)](cos⁡2ωct+1)−ns(t)sin⁡2ωct发送“1”时[−a+nc(t)](cos⁡2ωct+1)−ns(t)sin⁡2ωct发送“0”时y(t)\cdot2\cos\omega_ct=\begin{cases}\left[a+n_c(t)\right](\cos2\omega_ct+1)-n_s(t)\sin2\omega_ct\quad\text{发送“1”时}\\\\\left[-a+n_c(t)\right](\cos2\omega_ct+1)-n_s(t)\sin2\omega_ct\quad\text{发送“0”时}&\end{cases}y(t)⋅2cosωc​t=⎩⎨⎧​[a+nc​(t)](cos2ωc​t+1)−ns​(t)sin2ωc​t发送“1”时[−a+nc​(t)](cos2ωc​t+1)−ns​(t)sin2ωc​t发送“0”时​​

低通滤波后

x(t)={a+nc(t)∼N(a,σn2)发送“1”时−a+nc(t)∼N(−a,σn2)发送“0”时x(t)=\begin{cases}a+n_c(t)\sim N(a,\sigma_n^2)&\mathrm{\text{发送“1”时}}\\\\-a+n_c(t)\sim N(-a,\sigma_n^2)&\mathrm{\text{发送“0”时}}&\end{cases}x(t)=⎩⎨⎧​a+nc​(t)∼N(a,σn2​)−a+nc​(t)∼N(−a,σn2​)​发送“1”时发送“0”时​​

所以

f1(x)=12πσnexp⁡[−(x−a)22σn2]f0(x)=12πσnexp⁡[−(x+a)22σn2]\begin{gathered}f_{1}(x)=\frac{1}{\sqrt{2\pi}\sigma_{n}}\exp\left[-\frac{\left(x-a\right)^{2}}{2\sigma_{n}^{2}}\right]\\f_{0}(x)=\frac{1}{\sqrt{2\pi}\sigma_n}\exp\left[-\frac{\left(x+a\right)^2}{2\sigma_n^2}\right]\end{gathered}f1​(x)=2π​σn​1​exp[−2σn2​(x−a)2​]f0​(x)=2π​σn​1​exp[−2σn2​(x+a)2​]​

系统误码率

Pe=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞bf1(x)dx+P(0)⋅∫b+∞f0(x)dx\begin{aligned}P_{e}&=P(1)P(0|1)+P(0)P(1|0)\\&=P(1)\cdot\int_{-\infty}^{b}f_{1}(x)\mathrm{d}x+P(0)\cdot\int_{b}^{+\infty}f_{0}(x)\mathrm{d}x\end{aligned}Pe​​=P(1)P(0∣1)+P(0)P(1∣0)=P(1)⋅∫−∞b​f1​(x)dx+P(0)⋅∫b+∞​f0​(x)dx​

最佳判决门限

b∗=σn22aln⁡P(0)P(1)b^*=\frac{\sigma_n^2}{2a}\ln\frac{P(0)}{P(1)}b∗=2aσn2​​lnP(1)P(0)​

符号先验等概时

b∗=0b^{*}=0b∗=0

代入得

Pe=12erfc(a2σn)P_e=\frac{1}{2}erfc(\frac{a}{\sqrt2\sigma_n})Pe​=21​erfc(2​σn​a​)

根据输入信噪比r=a22σn2r=\frac{a^2}{2\sigma_n^2}r=2σn2​a2​

Pe=12erfc(r)P_e=\frac{1}{2}erfc(\sqrt{r})Pe​=21​erfc(r​)

大信噪比时(r>>1r>>1r>>1)

Pe≈12πre−rP_{e}\approx\frac{1}{2\sqrt{\pi r}}e^{-r}Pe​≈2πr​1​e−r

2DPSK

相干解调+码反变换

Pe′≈2Pe=1πre−rP_{e}^{\prime}\approx2P_{e}=\frac{1}{\sqrt{\pi r}}e^{-r}Pe′​≈2Pe​=πr​1​e−r

差分相干解调

Pe=12e−rP_e=\frac{1}{2}e^{-r}Pe​=21​e−r

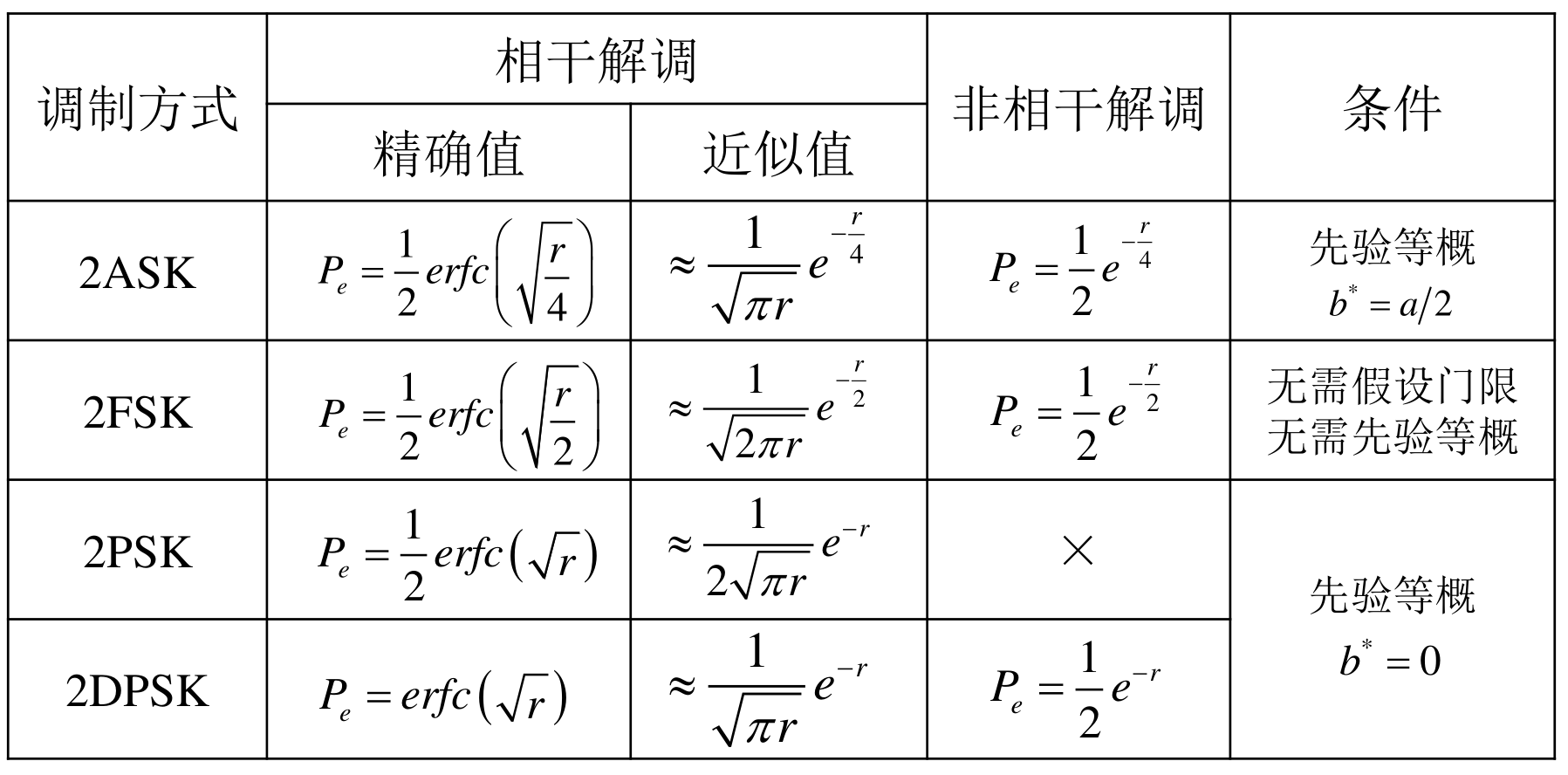

二进制数字调制系统的性能比较

image-20250518174557385

  • 可靠性

    信噪比一定时

    Pe−2PSK<Pe−2DPSK<Pe−2FSK<Pe−2ASKPe相干<Pe非相干P_{e-2\mathrm{PSK}}<P_{e-2\mathrm{DPSK}}<P_{e-2\mathrm{FSK}}<P_{e-2\mathrm{ASK}}\\\\P_{e\text{相干}}<P_{e\text{非相干}}Pe−2PSK​<Pe−2DPSK​<Pe−2FSK​<Pe−2ASK​Pe相干​<Pe非相干​
  • 有效性:带宽和频带利用率

B2ASK=B2PSK=B2DPSK=2fB=2TB=2RBB2FSK=2TB+∣f2−f1∣=2RB+∣f2−f1∣B_{2\mathrm{ASK}}=B_{2\mathrm{PSK}}=B_{2\mathrm{DPSK}}=2f_{B}=\frac{2}{T_{B}}=2R_{B}\\ B_{2\mathrm{FSK}}=\frac{2}{T_B}+\begin{vmatrix}f_2-f_1\end{vmatrix}=2R_B+\begin{vmatrix}f_2-f_1\end{vmatrix}B2ASK​=B2PSK​=B2DPSK​=2fB​=TB​2​=2RB​B2FSK​=TB​2​+​f2​−f1​​​=2RB​+​f2​−f1​​​
  • 对信道变化的敏感性

$$
2FSK<2PSK<2ASK
$$
  • 设备复杂度

    非相干解调的设备复杂度低于相干解调。这是因为相干解调需要提取相干载波,故设备相对复杂,成本更高。





多进制调数字调制原理

概述

RB=Rblog⁡2MR_B=\frac{R_b}{\log_2M}RB​=log2​MRb​​

比特率RbR_{_{b}}Rb​​给定时,增大调制进制数MMM ,可降低符号率RBR_{_{B}}RB​​,从而降低信号带宽,节约传输资源。

数据率RBR_{_{B}}RB​​给定时,增大调制进制数MMM,可以提高比特率RbR_{_{b}}Rb​​,从而提高频带利用率ηb\eta_bηb​ 。

代价:判决范围减小引起的系统误码率增加,以及系统复杂度的增加。

多进制振幅键控MASK

振幅有MMM种取值

表达式:

eMASK(t)=s(t)cos⁡ωcte_{\mathrm{MASK}}(t)=s(t)\cos\omega_cteMASK​(t)=s(t)cosωc​t s(t)=∑nang(t−nTB),an={0,概率P11,概率P2⋯⋯M−1,概率PM,∑i=1MPi=1s(t)=\sum_na_ng(t-nT_B),a_n=\begin{cases}0,&\text{概率}P_1\\1,&\text{概率}P_2\\\cdots\cdots\\M-1,&\text{概率}P_M&&\end{cases},\sum_{i=1}^MP_i=1s(t)=n∑​an​g(t−nTB​),an​=⎩⎨⎧​0,1,⋯⋯M−1,​概率P1​概率P2​概率PM​​​​,i=1∑M​Pi​=1

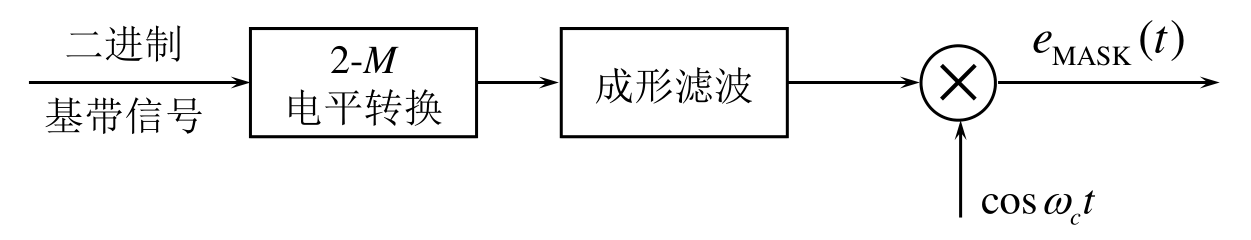

产生:

image-20250611155333403

解调:MASKMASKMASK的 解 调 方 法 与 2ASK2ASK2ASK相似,有相干非相干两种 解调方法但在结尾需添加“M-2电平转换”环节。

功率谱:

BMASK=2Rblog⁡2MB_{\mathrm{MASK}}=\frac{2R_b}{\log_2M}BMASK​=log2​M2Rb​​




多进制频移键控MFSK

频率有MMM种取值

表达式:

eMFSK(t)=∑nAg(t−nTB)cos⁡(ωct+2πiΔft)e_{\mathrm{MFSK}}(t)=\sum_nAg(t-nT_B)\cos(\omega_ct+2\pi i\Delta ft)eMFSK​(t)=n∑​Ag(t−nTB​)cos(ωc​t+2πiΔft)

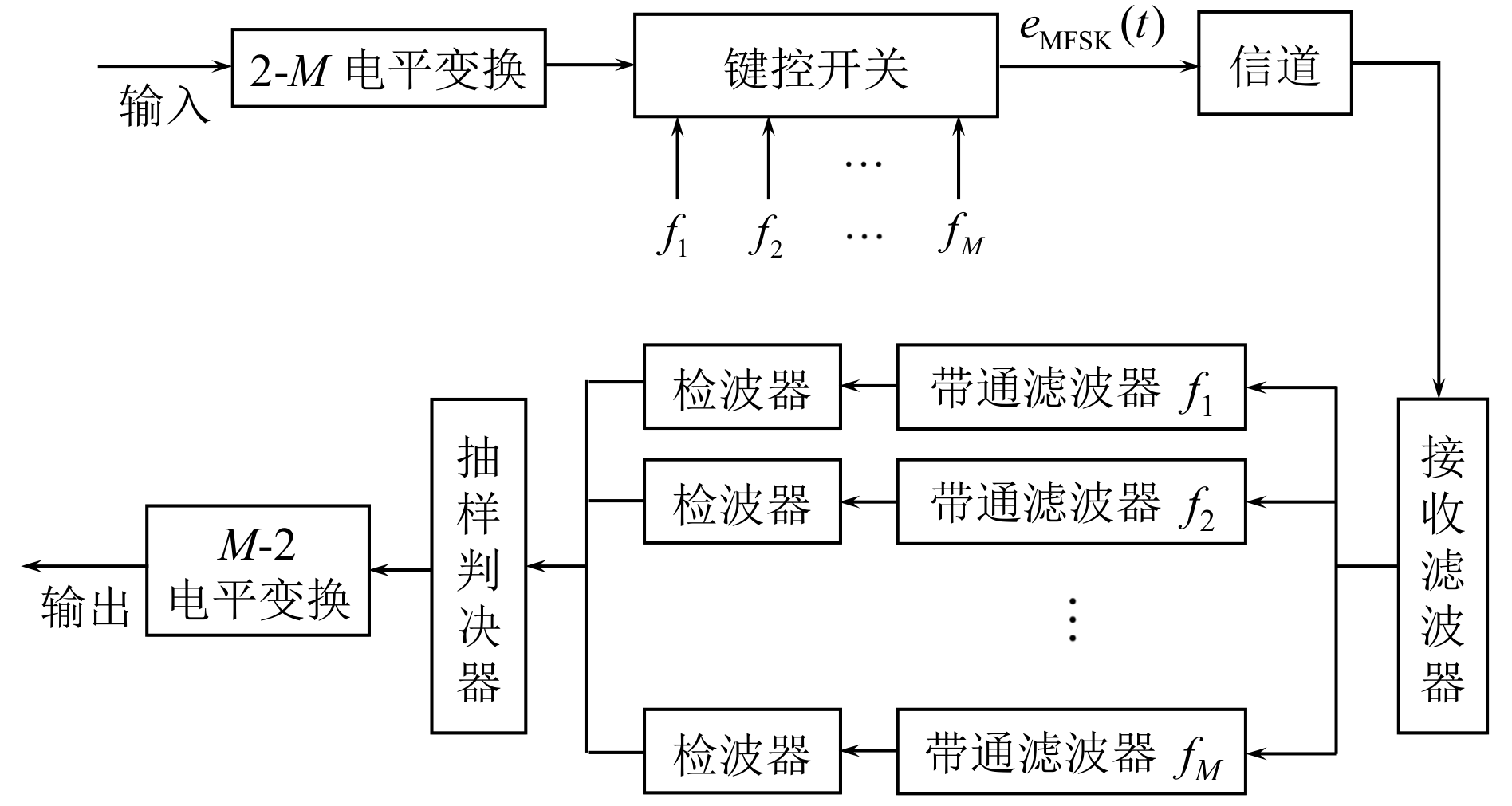

产生与解调:

image-20250604163631650

功率谱:

BMFSK=2TB+∣fM−f1∣=2RB+∣fM−f1∣B_{\mathrm{MFSK}}=\frac{2}{T_B}+\left|f_M-f_1\right|=2R_B+\left|f_M-f_1\right|BMFSK​=TB​2​+∣fM​−f1​∣=2RB​+∣fM​−f1​∣



多进制相移键控MPSK

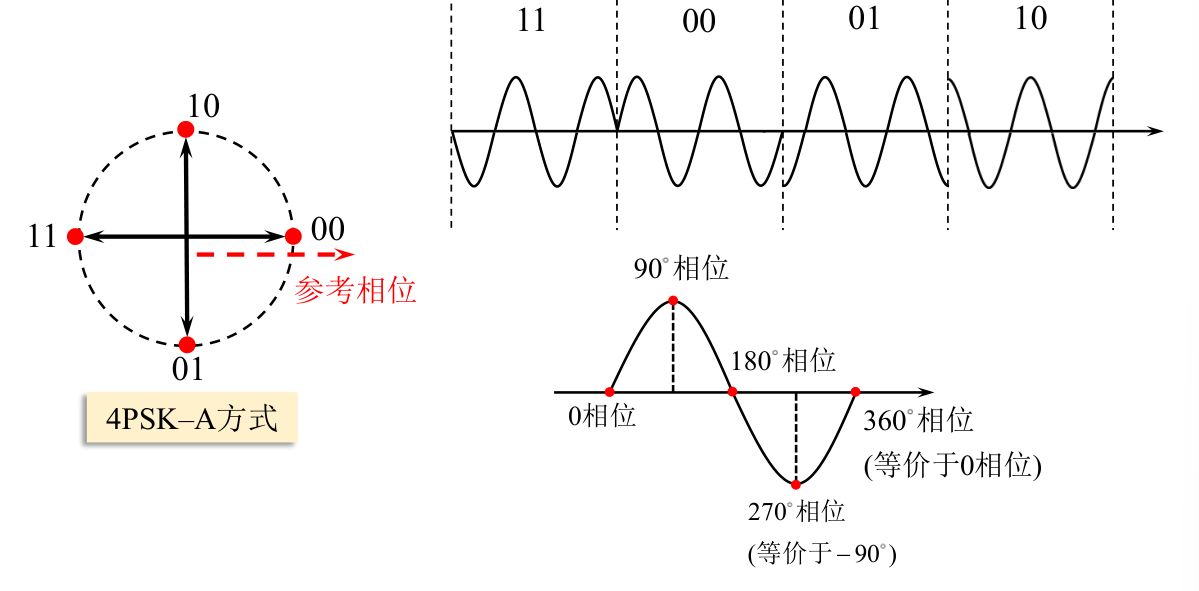

一般讨论正交相移键控4PSK/QPSK4PSK/QPSK4PSK/QPSK

相位有MMM种取值

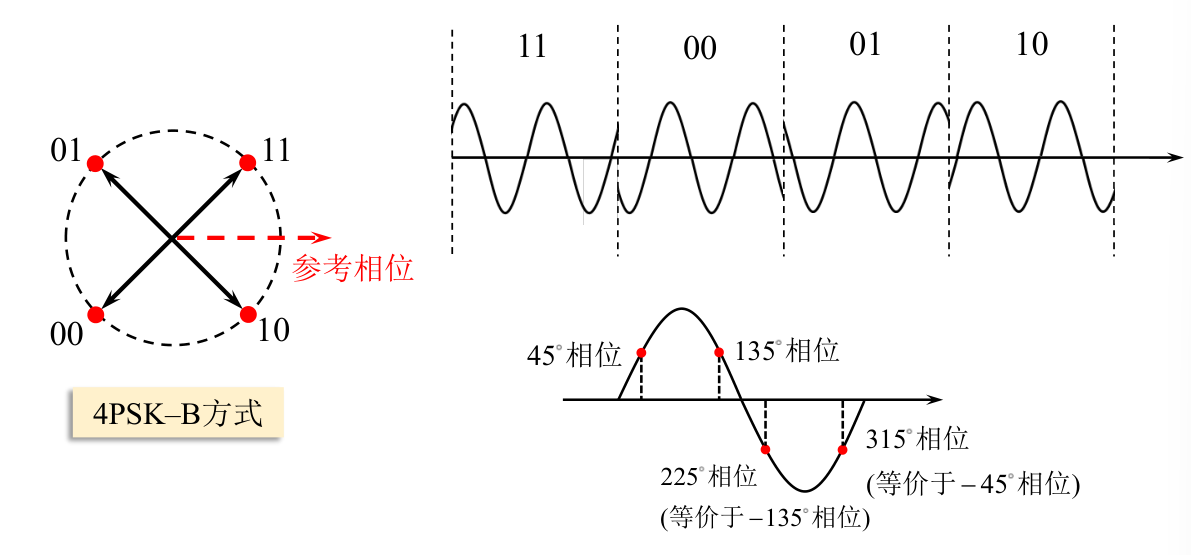

表达式:

image-20250604164432271

image-20250604164441918

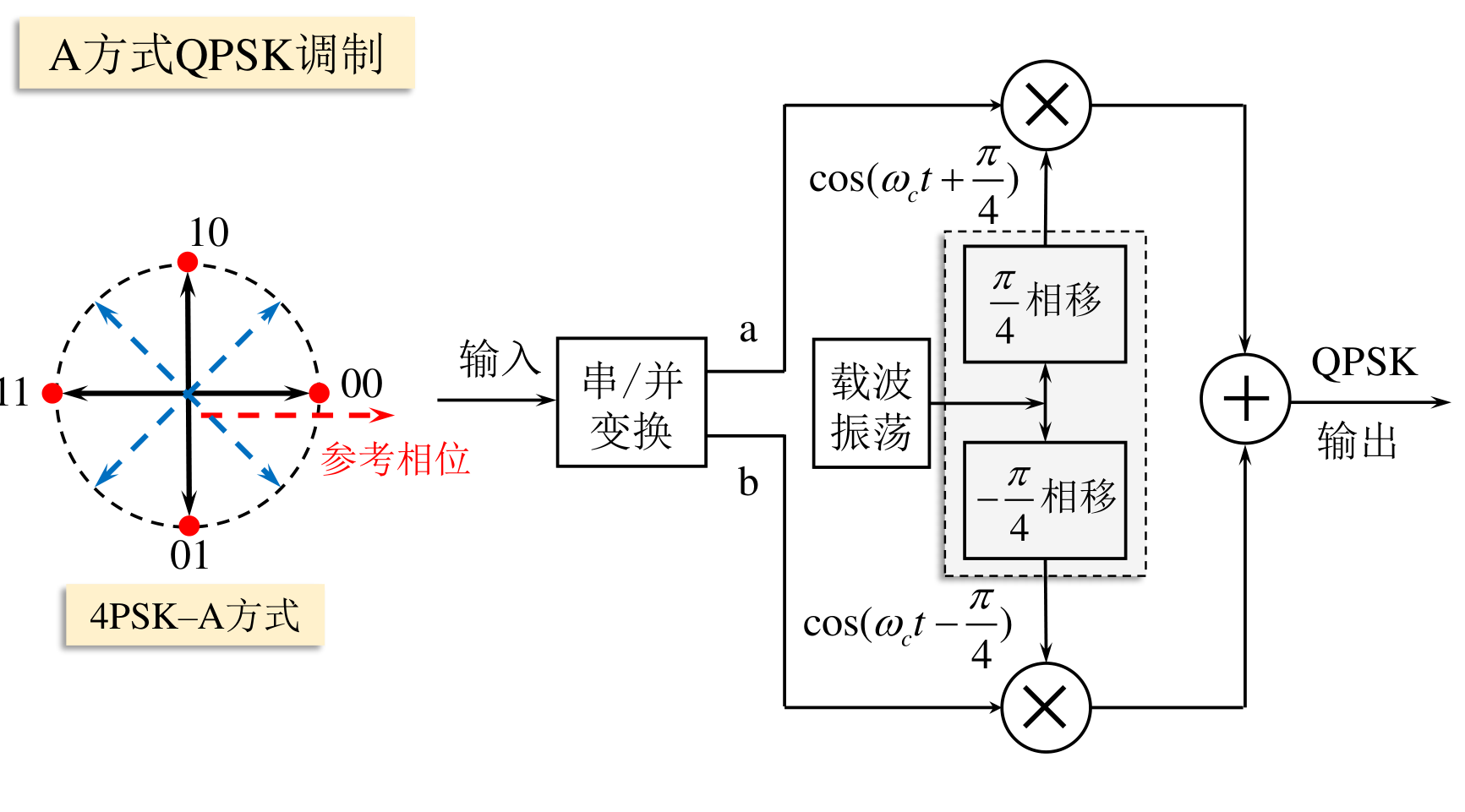

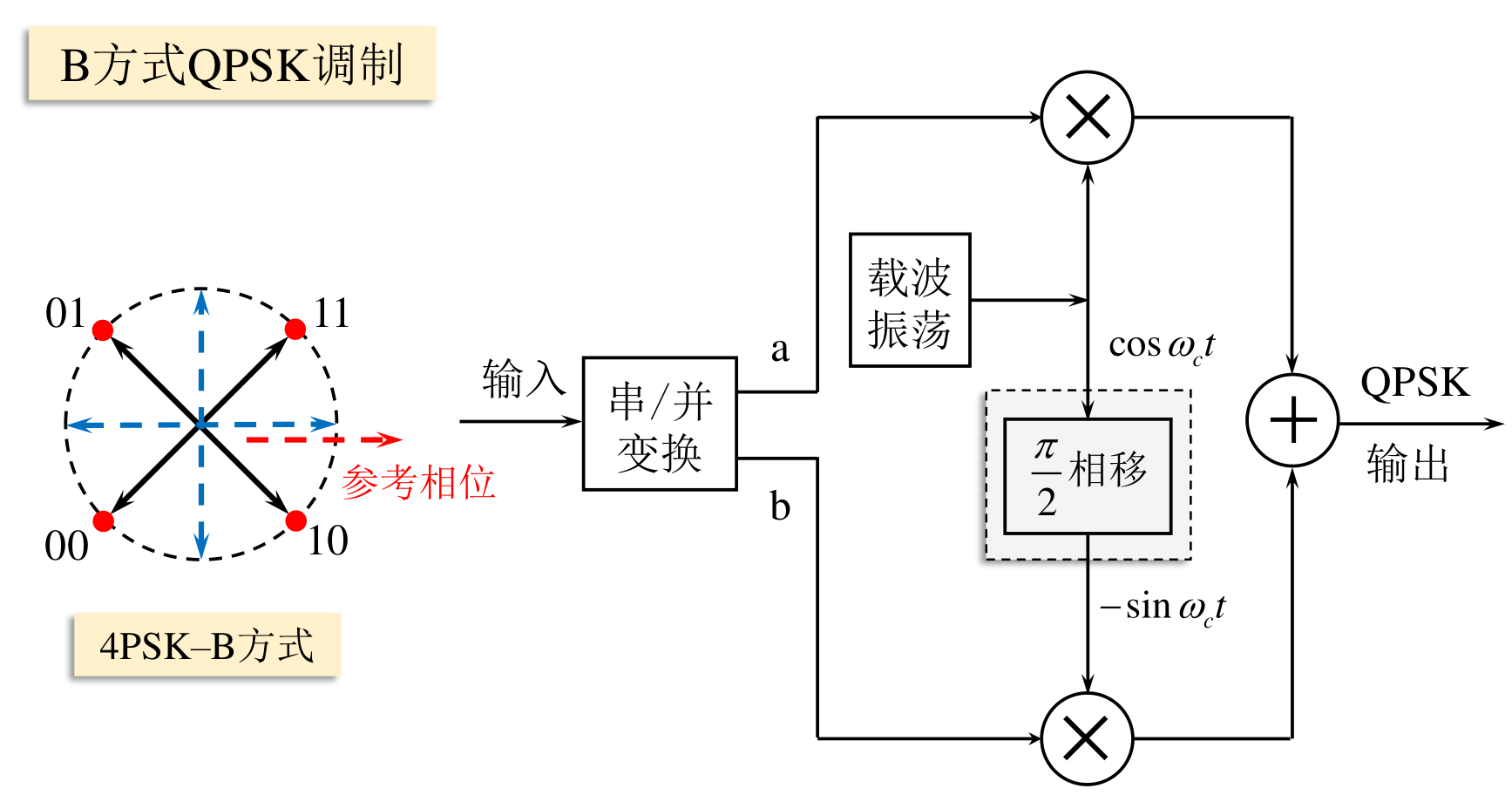

**产生:**正交调相法:QPSKQPSKQPSK信号可以视为两路正交的2PSK2PSK2PSK信号合成。

image-20250611154955222

image-20250611155011536

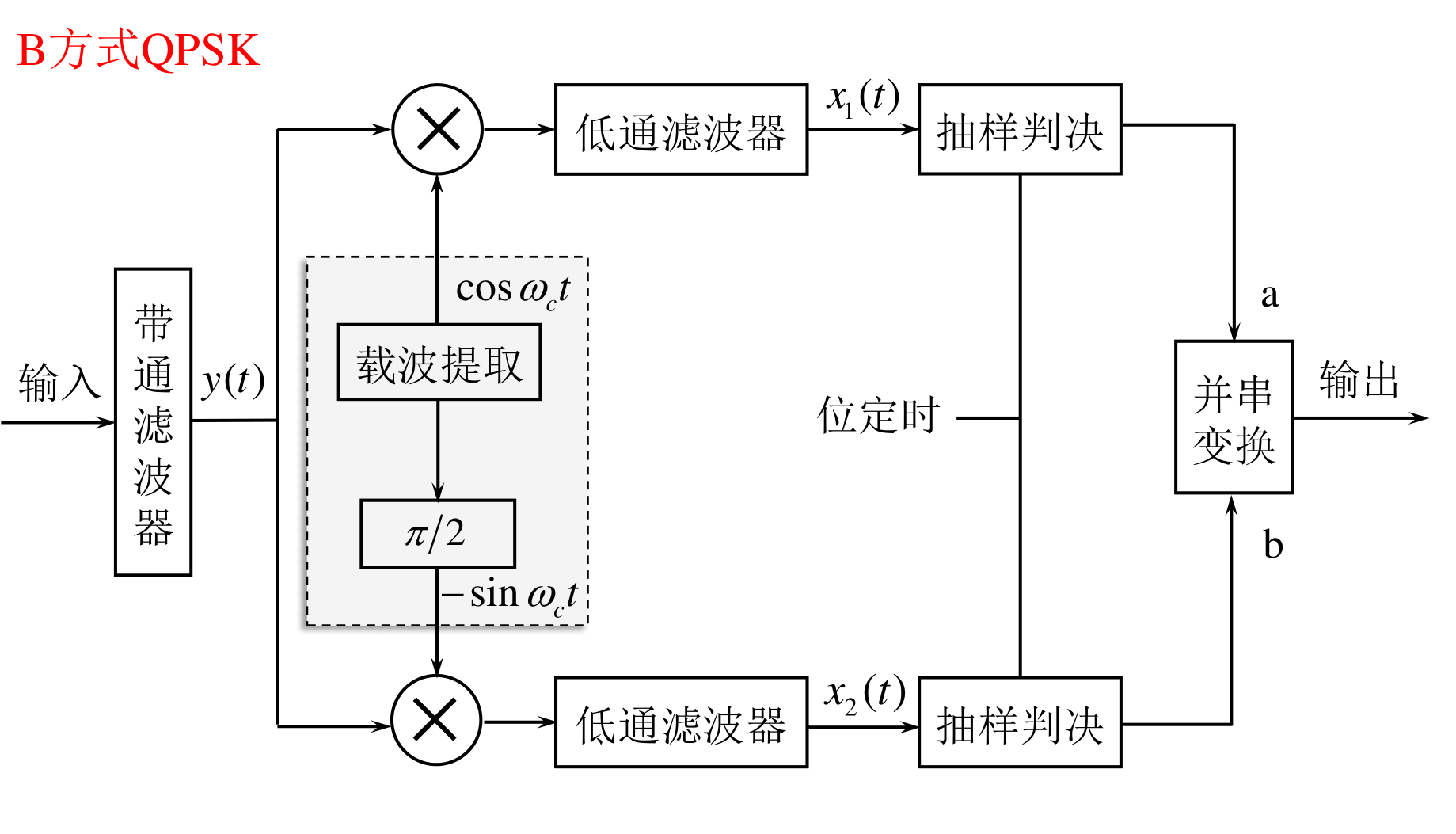

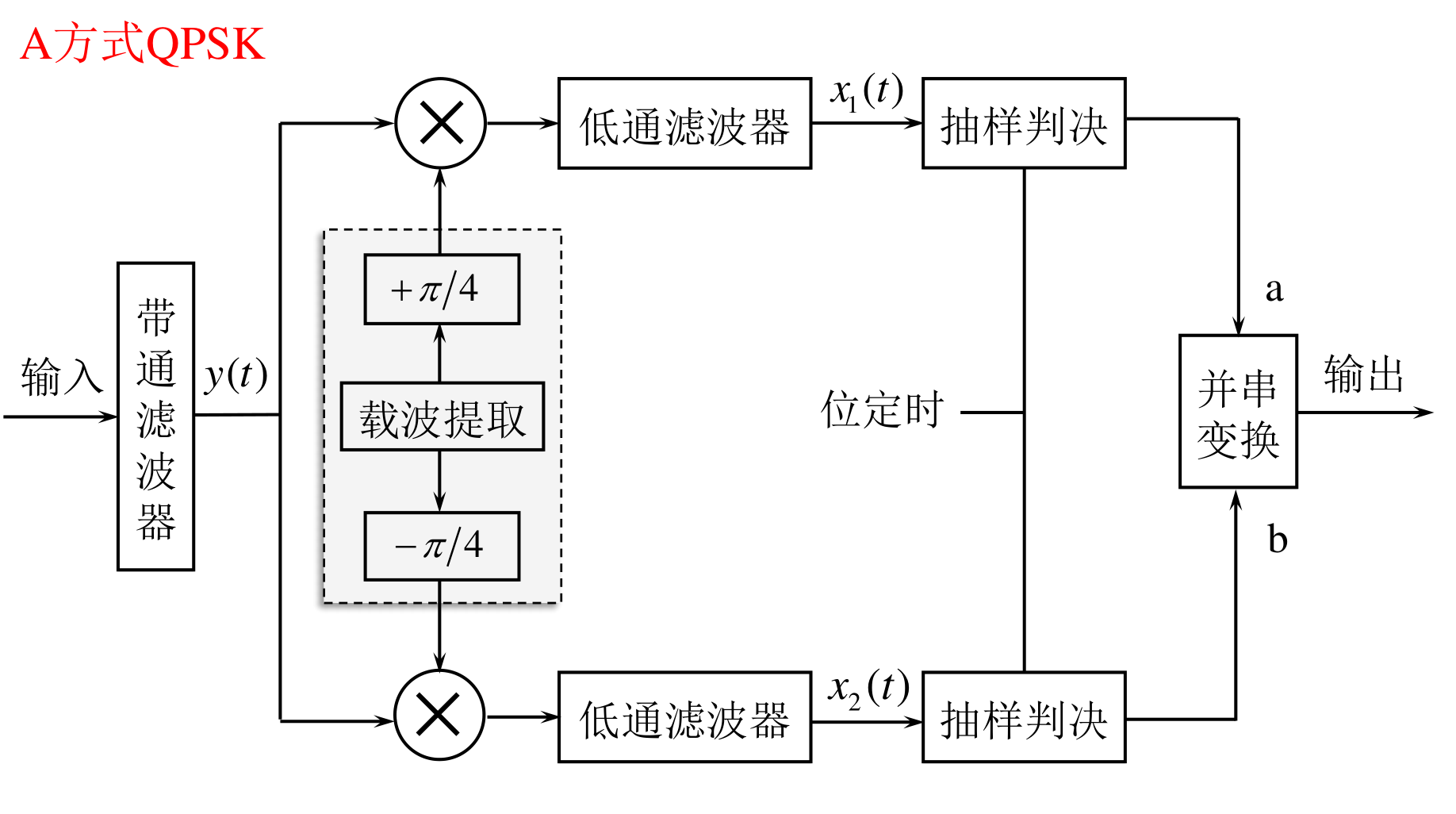

解调:

image-20250611154835681

image-20250611154846648

功率谱:

BMASK=2Rblog⁡2MB_{\mathrm{MASK}}=\frac{2R_b}{\log_2M}BMASK​=log2​M2Rb​​

缺点:

  • 载波存在90°90°90°的相位模糊度。
  • 最大相位跳变大,旁瓣对邻道干扰大。



多进制差分相移键控MDPSK

一般讨论四进制差分相移键控4DPSK/QDPSK4DPSK/QDPSK4DPSK/QDPSK

振幅有MMM种取值

表达式:

产生:

解调:





多进制数字调制系统的抗噪声性能

留空:MASKMASKMASK和MFSKMFSKMFSK的抗噪声性能分析



相干解调时,MPSKMPSKMPSK和MDPSKMDPSKMDPSK的误码率

Pe−MPSK=erfc(rsin⁡πM)P_{e-\mathrm{MPSK}}=erfc\left(\sqrt{r}\sin\frac{\pi}{M}\right)Pe−MPSK​=erfc(r​sinMπ​) Pe−MDPSK=erfc(2rsin⁡π2M)P_{e-\mathrm{MDPSK}}=erfc\left(\sqrt{2r}\sin\frac{\pi}{2M}\right)Pe−MDPSK​=erfc(2r​sin2Mπ​)

数字调制系统总结
